Băng tải hút chân không là gì? Cấu tạo, nguyên lý hoạt động

Băng tải hút chân không là gì? Cấu tạo ra sao? Nguyên lý hoạt động như thế nào? Hệ thống này có thực sự cần thiết trong mọi nhà máy sản xuất hay không? Hãy cùng bơm hút chân không Hyesungtech tìm hiểu chi tiết trong bài viết dưới đây để hiểu rõ hơn nhé.

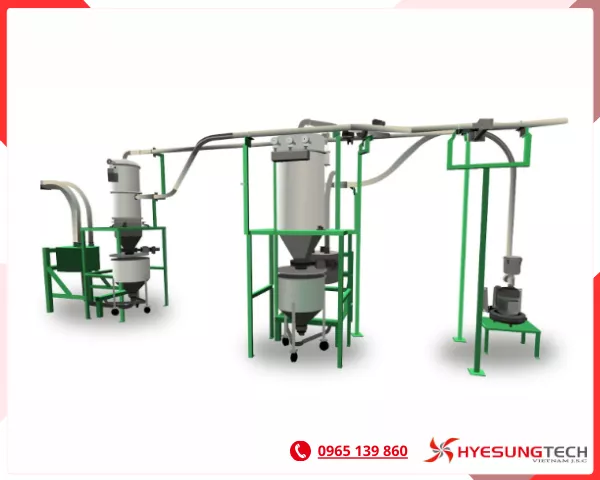

Băng tải hút chân không là gì?

Băng tải hút chân không là hệ thống băng tải công nghiệp sử dụng áp suất âm (chân không) để giữ chặt sản phẩm trên bề mặt băng trong suốt quá trình vận chuyển. Thông thường băng tải chỉ hoạt động dựa vào ma sát, nhưng hệ thống băng tải chân không tạo ra lực hút từ bên dưới mặt băng, giúp cố định vật liệu, hạn chế xê dịch, rung lắc hoặc rơi vật liệu khỏi băng tải.

Hoặc cũng có thể chỉ loại băng tải kết hợp với một hệ máy sử dụng chân không.

Đây là giải pháp vận chuyển tự động hóa chuyên dụng giúp giữ sản phẩm cố định bằng lực hút chân không, nâng cao độ chính xác, giảm lỗi sản xuất và tối ưu hiệu suất trong các dây chuyền công nghiệp hiện đại. Tuy nhiên, không phải nhà máy sản xuất nào cũng cần sử dụng băng tải này. Việc đầu tư hệ thống này phụ thuộc vào đặc thù sản phẩm, yêu cầu kỹ thuật và mức độ tự động hóa của dây chuyền.

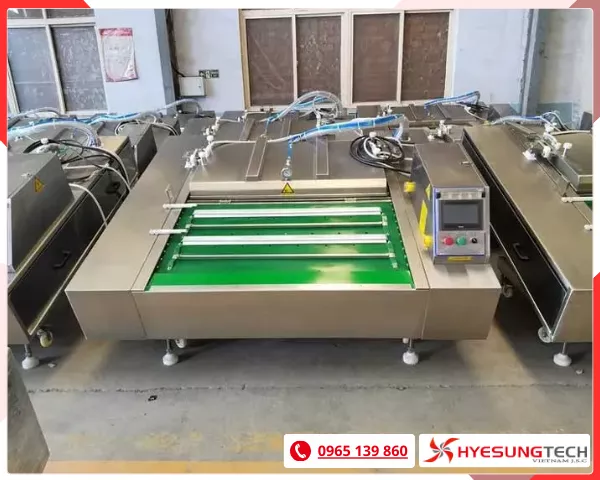

băng tải chân không công nghiệp

Hệ thống tự động hóa đi kèm bơm chân không công nghiệp, hệ thống kín khí và bộ điều khiển áp suất, do đó chi phí đầu tư và vận hành (điện năng, bảo trì, thay dầu bơm…) sẽ cao hơn so với băng tải thông thường.

Cấu tạo của băng tải hút chân không

Dòng băng tải hút chân không được thiết kế cấu tạo phức tạp hơn so với băng tải thông thường do phải đảm bảo tính kín khí và khả năng duy trì áp suất âm ổn định trong suốt quá trình vận hành. Một hệ thống hoàn chỉnh thường gồm các bộ phận chính sau:

Khung băng tải: Thường thiết kế dạng hộp kín để hạn chế rò rỉ khí.
Dây băng tải đục lỗ: Giúp truyền lực hút từ khoang chân không lên bề mặt sản phẩm.
Mặt bàn hút: có nhiệm vụ phân phối lực hút.
Hệ thống bơm chân không: Cung cấp, tạo ra chân không để sử dụng cho băng tải. (Mua bơm chân không tại Hyesungtech Việt Nam)
Hệ thống truyền động: Đảm bảo băng chạy êm, ổn định để không làm thay đổi lực hút tác động lên sản phẩm.
Hệ thống điều khiển và phụ trợ: Kiểm soát áp suất chính xác và cảnh báo khi xảy ra rò rỉ hoặc tụt áp.

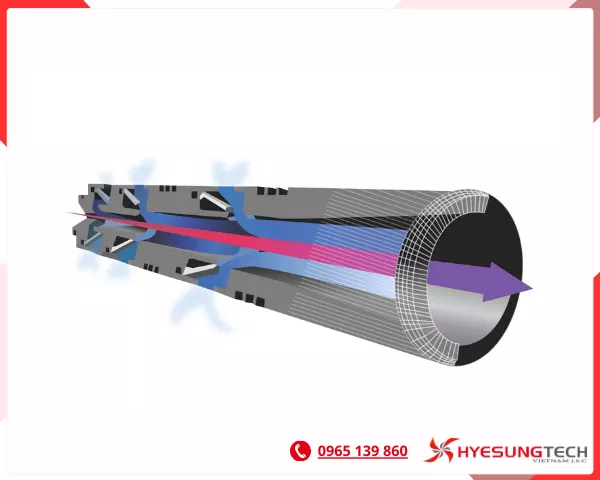

Nguyên lý hoạt động của băng tải hút chân không

Nguyên lý hoạt động của băng tải chân không dựa trên nền tảng vật lý cơ bản đó là sự chênh lệch áp suất giữa hai môi trường. Khi áp suất bên dưới bề mặt băng tải thấp hơn áp suất khí quyển bên ngoài, một lực ép sẽ hình thành và tác động lên sản phẩm theo phương vuông góc xuống mặt băng. Lực này chính là yếu tố giữ cho sản phẩm bám chặt và ổn định trong suốt quá trình vận chuyển.

Ưu nhược điểm của băng tải hút chân không

Tiêu chí	Ưu điểm	Nhược điểm
Khả năng giữ sản phẩm	Giữ chắc sản phẩm bằng lực hút chân không, hạn chế xê dịch	Hiệu quả giảm nếu không kín khí
Độ ổn định khi chạy tốc độ cao	Vận hành ổn định, hạn chế rung lắc và trượt	Cần bơm công suất lớn nếu chạy tốc độ cao liên tục
Độ chính xác vị trí	Tăng độ chính xác trong gia công	Yêu cầu lắp đặt chính xác, nếu rò rỉ khí sẽ giảm hiệu quả
Khả năng vận chuyển sản phẩm	Cực kì tốt và an toàn	Không phù hợp với sản phẩm nặng hoặc quá dày
Tự động hóa	Dễ tích hợp vào dây chuyền tự động, hệ thống pick & place	Hệ thống điều khiển phức tạp hơn băng tải thường
Tiết kiệm	Giảm lệch phôi, giảm sai số, tăng chất lượng sản phẩm	Chi phí đầu tư ban đầu cao hơn
Tính linh hoạt	Có thể chia vùng hút (zone) để tối ưu năng lượng	Thiết kế phức tạp, yêu cầu kỹ thuật cao
Bảo trì và vận hành	Hoạt động ổn định nếu bảo trì đúng cách	Cần bảo dưỡng bơm chân không định kỳ (thay dầu, lọc…)
Tiêu thụ năng lượng	Tối ưu nếu dùng hệ thống phân vùng hút	Tiêu thụ điện cao hơn băng tải thông thường
Môi trường làm việc	Giảm rơi rớt sản phẩm, sạch và an toàn hơn	Có thể gây ồn nếu sử dụng bơm không chất lượng
