Bơm cánh gạt là gì? Cấu tạo nguyên lý hoạt động của máy như thế nào? Đây là các câu hỏi được nhiều người quan tâm khi tìm hiểu về thiết bị tạo chân không và áp suất phổ biến trong công nghiệp. Bơm cánh gạt đóng vai trò quan trọng trong nhiều lĩnh vực như đóng gói thực phẩm, gia công CNC, in ấn, gỗ và tự động hóa. Việc nắm rõ cấu tạo nguyên lý hoạt động bơm cánh gạt sẽ giúp người dùng lựa chọn đúng thiết bị, vận hành hiệu quả và tối ưu chi phí đầu tư lâu dài.

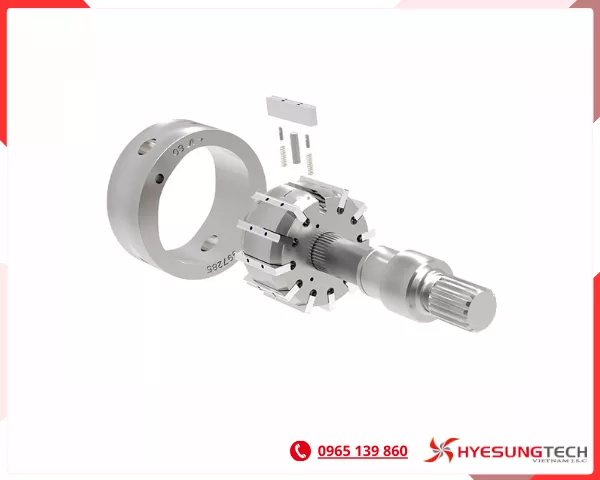

Tìm hiểu bơm cánh gạt là gì?
Khái niệm bơm cánh gạt
- Tên gọi khác: bơm lá, bơm nhông.
- Tên tiếng anh: Rotary Vane Pump
Bơm cánh gạt là một dạng bơm thể tích quay, trong đó quá trình hút và nén môi chất được thực hiện nhờ sự thay đổi tuần hoàn thể tích của các khoang làm việc hình thành giữa rotor đặt lệch tâm trong stato và các cánh gạt trượt hướng kính.
Về bản chất cơ học, bơm hoạt động dựa trên ba yếu tố chính là Rotor quay lệch tâm so với buồng bơm. Cánh gạt có khả năng trượt tự do trong rãnh rotor. Thể tích khoang làm việc thay đổi liên tục theo góc quay. Khi rotor quay, dưới tác dụng của lực ly tâm, chênh áp hoặc lò xo đẩy, các cánh gạt ép sát vào thành trong của stato, tạo thành các buồng kín có thể tích biến thiên. Sự tăng giảm thể tích của các buồng này tạo ra quá trình:
- Tăng thể tích → áp suất giảm → hút môi chất vào
- Giảm thể tích → áp suất tăng → nén và đẩy môi chất ra cửa xả
Các chu trình diễn ra liên tục theo mỗi vòng quay của rotor, đảm bảo lưu lượng gần như ổn định theo tốc độ quay.
Đặc điểm kỹ thuật của loại bơm cách gạt
Bơm cách gạt có các đặc trưng như sau:
- Thuộc nhóm bơm thể tích
- Lưu lượng tỉ lệ gần tuyến tính với tốc độ quay (ở điều kiện lý tưởng)
- Có khả năng tạo chân không hoặc áp suất trung bình – cao
- Độ kín phụ thuộc vào khe hở cơ khí, độ mài mòn cánh gạt và hệ thống bôi trơn
Các dòng bơm cánh gạt

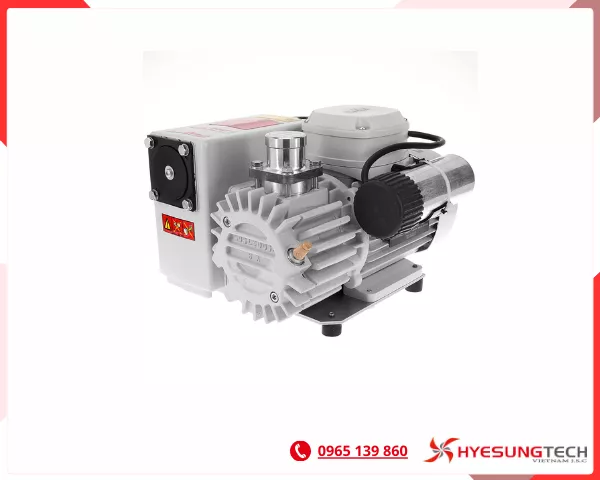

Dòng bơm cánh gạt đơn
Bơm cánh gạt đơn là loại chỉ có một cấp nén, nghĩa là quá trình hút nén và xả môi chất diễn ra trong một buồng nén duy nhất.
Đặc điểm kỹ thuật:
- Thiết kế đơn giản, kết cấu gọn nhẹ
- Chi phí đầu tư thấp
- Dễ bảo trì, thay thế linh kiện
Khả năng làm việc:
- Áp suất cuối thường đạt khoảng 1 – 5 mbar (đối với bơm vòng dầu)
- Lưu lượng đa dạng tùy theo công suất motor
Ứng dụng:
- Máy đóng gói chân không
- Hệ thống hút giữ sản phẩm
- Công nghiệp chế biến thực phẩm

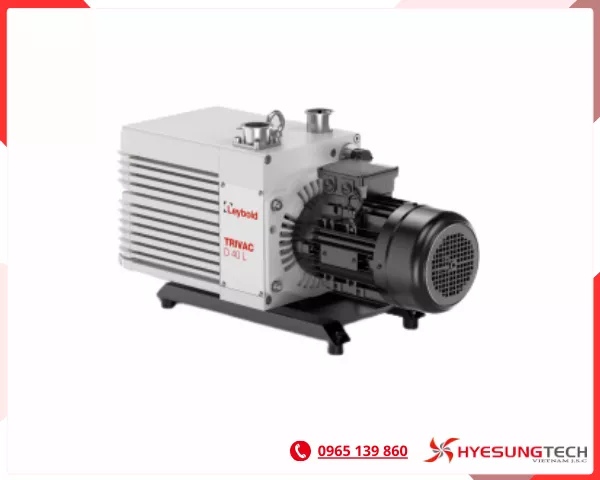

Dòng bơm cánh gạt kép
Bơm cánh gạt kép được thiết kế với hai cấp nén nối tiếp nhau, giúp tăng hiệu quả giảm áp và đạt độ chân không sâu hơn. Cấp nén thứ nhất giảm áp suất sơ cấp, sau đó cấp nén thứ hai tiếp tục nén xuống mức áp suất thấp hơn.
Đặc điểm kỹ thuật:
- Độ chân không cao hơn bơm đơn
- Hiệu suất nén tốt hơn ở áp suất thấp
Khả năng làm việc:
- Áp suất cuối có thể đạt 0.1 mbar hoặc thấp hơn
- Thường dùng trong các ứng dụng yêu cầu kỹ thuật cao
Ứng dụng:
- Phòng thí nghiệm chuyên sâu
- Công nghệ phủ chân không
- Sấy chân không
- Hệ thống tự động hóa yêu cầu chân không sâu
Xem thêm: Bơm chân không cánh gạt vòng dầu hai cấp TriVac D40L Leybold

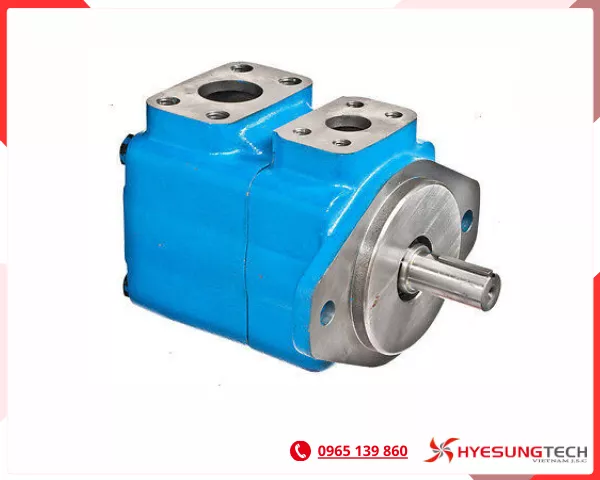

Dòng bơm cánh gạt thủy lực
Bơm cánh gạt thủy lực không dùng để tạo áp suất dầu trong hệ thống thủy lực.
Đặc điểm kỹ thuật:
- Hoạt động trong môi trường dầu thủy lực
- Áp suất làm việc phổ biến từ 70 – 210 bar
- Hiệu suất cơ học cao
- Vận hành êm, độ rung thấp
Ứng dụng:
- Máy ép thủy lực
- Máy công trình
- Hệ thống nâng hạ
- Máy gia công cơ khí
Dòng bơm cánh gạt khô
Bơm cánh gạt khô là loại không sử dụng dầu trong buồng nén, phù hợp với các ứng dụng yêu cầu khí sạch.
Đặc điểm kỹ thuật:
- Cánh gạt làm từ vật liệu graphite hoặc composite tự bôi trơn
- Không gây nhiễm dầu
- Kết cấu đơn giản
Khả năng làm việc:
- Độ chân không trung bình (thường 100 – 150 mbar)
- Phù hợp môi trường sạch
Ứng dụng:
- In ấn
- Sản xuất giấy
- Hệ thống gắp hút tự động
- Ngành bao bì

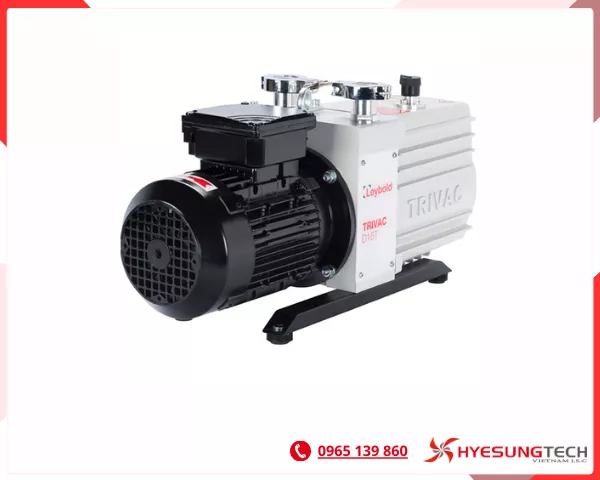

Dòng bơm cánh gạt vòng dầu
Một dòng bơm cánh gạt phổ biến nhất trong ngành chân không công nghiệp.
Đặc điểm kỹ thuật:
- Sử dụng dầu để bôi trơn, làm kín và làm mát
- Hiệu suất thể tích cao
- Độ chân không ổn định
Khả năng làm việc:
- Áp suất cuối từ 0.1 – 2 mbar
- Lưu lượng đa dạng từ vài m³/h đến hàng trăm m³/h
Ứng dụng:
- Máy đóng gói hút chân không
- Y tế
- CNC
- Công nghiệp thực phẩm
- Phòng thí nghiệm
Cấu tạo bơm cánh gạt

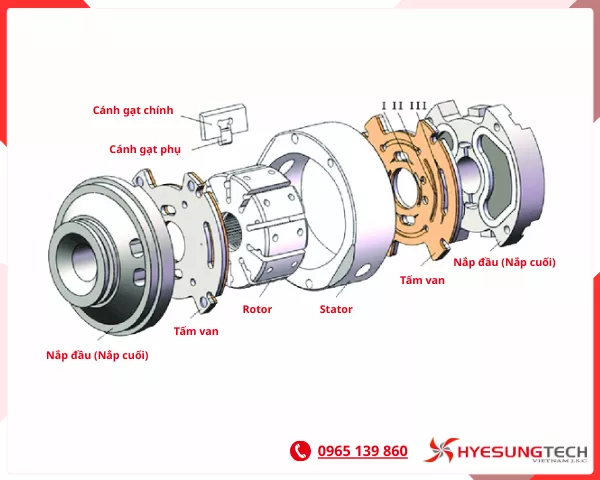

Cấu tạo thân bơm cánh gạt được thiết kế theo nguyên lý rotor lệch tâm trong buồng bơm kín, kết hợp với các cánh gạt trượt hướng kính để tạo ra các khoang làm việc có thể tích thay đổi tuần hoàn. Mặc dù thiết kế tương đối gọn, nhưng mỗi chi tiết đều ảnh hưởng trực tiếp đến hiệu suất thể tích, độ kín và tuổi thọ vận hành của bơm.
Dưới đây là các bộ phận chính trong cấu tạo một bơm cánh gạt tiêu chuẩn:
- Vỏ bơm
- Stato
- Rotor
- Cánh gạt
- Khoang hút và khoang xả
- Phớt gioăng
- Hệ thống dầu (Đối với bơm cánh gạt vòng dầu)
- Motor truyền động
- Hệ thống làm mát
Số lượng cánh gạt trong bơm cánh gạt không cố định, mà phụ thuộc vào thiết kế và mục đích sử dụng của từng dòng bơm. Tuy nhiên, trong thực tế công nghiệp, bơm cánh gạt thường có 2 cánh gạt (phổ biến nhất). Bơm có 3 – 4 cánh gạt có trong một số thiết kế đặc biệt. Loại 4 – 12 cánh gạt thường thấy trong bơm cánh gạt thủy lực.
Nguyên lý hoạt động bơm cánh gạt
Tìm hiểu về cấu tạo nguyên lý hoạt động bơm cánh gạt, chúng ta có thể thấy hai yếu tố này luôn gắn liền chặt chẽ với nhau. Chính thiết kế rotor lệch tâm, stato hình trụ và các cánh gạt trượt hướng kính đã tạo nên cơ chế làm việc đặc trưng của dòng bơm thể tích quay này.
Nguyên lý làm việc của bơm cánh gạt:
Bơm cánh gạt hoạt động dựa trên sự thay đổi thể tích tuần hoàn của các khoang làm việc kín. Rotor được lắp lệch tâm so với stato. Trên rotor có các rãnh chứa cánh gạt. Khi rotor quay, dưới tác dụng của lực ly tâm (hoặc lò xo đẩy), các cánh gạt trượt ra ngoài và luôn ép sát vào bề mặt trong của stato. Nhờ đó, không gian giữa hai cánh gạt liền kề cùng với bề mặt rotor và stato tạo thành các khoang kín có thể tích biến đổi liên tục.
Trong giai đoạn đầu của chu trình, khi khoang làm việc di chuyển đến vùng có khoảng cách giữa rotor và stato tăng dần, thể tích khoang mở rộng. Áp suất bên trong giảm xuống thấp hơn áp suất đầu vào, môi chất sẽ được hút vào buồng bơm. Đây là quá trình hút, đóng vai trò quan trọng trong hệ thống chân không.
Khi rotor tiếp tục quay, khoang làm việc rời khỏi cửa hút và được bịt kín. Ở vùng có khoảng cách rotor, stato thu hẹp dần, thể tích khoang giảm xuống, làm áp suất môi chất tăng lên. Quá trình nén diễn ra cho đến khi áp suất đạt tới mức áp suất cửa xả, lúc này môi chất được đẩy ra ngoài, hoàn tất chu trình hút nén xả.
Ưu nhược điểm của bơm cánh gạt
Bơm cánh gạt là một trong những dòng bơm thể tích quay được sử dụng rộng rãi trong công nghiệp nhờ cấu trúc đơn giản và khả năng vận hành ổn định. Tuy nhiên, giống như mọi thiết bị cơ khí khác, dòng bơm này cũng tồn tại những giới hạn kỹ thuật nhất định. Dưới đây là bảng tổng hợp ưu điểm và nhược điểm của bơm cánh gạt dưới góc độ kỹ thuật và vận hành thực tế từ Hyesungtech:
| Tiêu chí | Ưu điểm | Nhược điểm |
|---|---|---|
| Nguyên lý & cấu tạo | Kết cấu đơn giản, ít chi tiết chuyển động chính (rotor, cánh gạt, stato). Dễ tháo lắp và bảo trì. | Cánh gạt tiếp xúc trực tiếp với stato nên phát sinh ma sát và mài mòn cơ học. |
| Hiệu suất thể tích | Lưu lượng ổn định, ít dao động. Hiệu suất tốt ở dải áp suất thấp và trung bình. | Hiệu suất giảm khi cánh gạt mòn hoặc khe hở tăng. |
| Khả năng tạo chân không | Bơm vòng dầu có thể đạt 0.1 – 2 mbar (1 cấp), thấp hơn với 2 cấp. Phù hợp nhiều ứng dụng công nghiệp. | Không phù hợp hệ thống chân không siêu cao (UHV). |
| Độ ồn & rung động | Vận hành êm, độ rung thấp do chuyển động quay liên tục. | Khi cánh gạt mòn hoặc mất cân bằng động có thể phát sinh rung và tiếng ồn tăng dần. |
| Bảo trì | Thay thế linh kiện đơn giản. Chi phí bảo trì vừa phải. | Cần thay cánh gạt định kỳ. Bơm vòng dầu phải thay dầu và lọc dầu thường xuyên. |
| Môi trường làm việc | Có thể xử lý khí khô và hơi ẩm nhẹ (khi có ballast khí). | Nhạy cảm với bụi mịn, hơi nước nhiều hoặc khí ăn mòn nếu không có hệ thống lọc phù hợp. |
| Chi phí đầu tư | Giá thành cạnh tranh so với bơm trục vít hoặc bơm turbo. | Tổng chi phí vòng đời tăng nếu không bảo trì đúng quy trình (do mài mòn nhanh). |
| Ứng dụng công nghiệp | Phù hợp đóng gói, CNC, thực phẩm, y tế, tự động hóa… | Không thích hợp cho môi trường hóa chất ăn mòn mạnh hoặc yêu cầu khí tuyệt đối sạch (đối với bơm vòng dầu). |
Ứng dụng của bơm cánh gạt

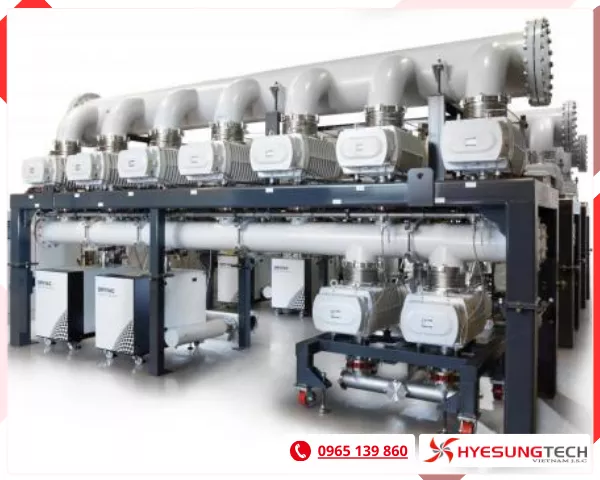

Máy bơm cánh gạt được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng tạo chân không và áp suất ổn định, kết cấu gọn và chi phí vận hành hợp lý. Sau đây là các ứng dụng của bơm cánh gạt:
- Hệ thống thủy lực
- Hệ thống dầu ép
- Hệ thống chân không
- Công nghiệp hóa chất
- Công nghiệp thực phẩm
- Công nghiệp khai khoáng
- Công nghiệp luyện kim
- Công nghiệp gỗ
- Công nghiệp xây dựng
- Công nghiệp phụ trợ…
