Trong các nhà máy may mặc, da giày, túi xách và sofa, công đoạn cắt vải quyết định trực tiếp đến độ chính xác và năng suất sản xuất. Tuy nhiên, do đặc tính mềm và dễ xê dịch của vải, việc cắt nhiều lớp thường dễ gây sai lệch nếu không được cố định chắc chắn. Giải pháp bơm hút chân không bàn cắt vải giúp giữ ổn định vật liệu, nâng cao độ chính xác và tối ưu hiệu quả vận hành cho toàn bộ hệ thống cắt.

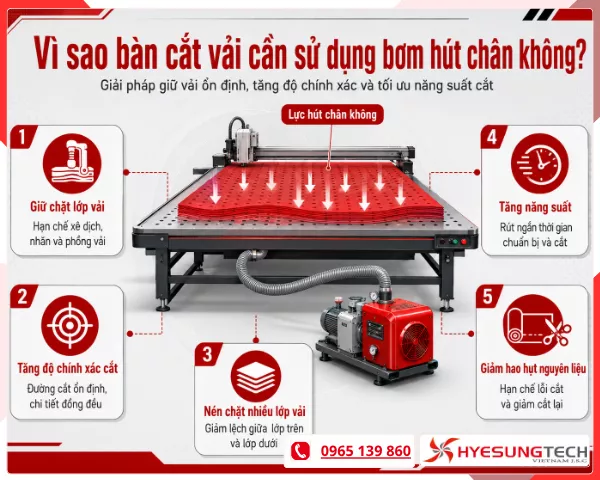

Vì sao bàn cắt vải cần sử dụng bơm hút chân không?
Đối với quá trình cắt vải công nghiệp, điển hình như máy cắt vải tự động hoặc bàn cắt CNC, giữ cho các lớp vật liệu nằm đúng vị trí là yếu tố quyết định đến độ chính xác của thành phẩm. Tuy nhiên, vải thường mềm, nhẹ, dễ nhăn và dễ xê dịch khi dao cắt hoạt động ở tốc độ cao. Vì vậy, bơm hút chân không được sử dụng để tạo lực hút, cố định vật liệu chắc chắn trên mặt bàn trong suốt quá trình cắt.
Cố định tấm vải chắc chắn trên mặt bàn
Bàn cắt vải công nghiệp thường được thiết kế với hệ thống lỗ hút hoặc các vùng hút chân không phân bố bên dưới bề mặt. Khi bơm chân không hoạt động, không khí bên dưới lớp vải được hút ra ngoài, tạo ra sự chênh lệch áp suất giúp ép vật liệu sát xuống mặt bàn.
Nhờ chân không, vải được giữ ổn định, hạn chế tình trạng trượt, nhăn, phồng hoặc xô lệch khi đầu cắt di chuyển. Đặc biệt quan trọng đối với những loại vải mỏng, vải co giãn, vải trơn hoặc vật liệu có trọng lượng nhẹ.
Nén chặt chồng vải nhiều lớp
Trong các nhà máy may mặc, một lần cắt có thể bao gồm hàng chục hoặc hàng trăm lớp vải được xếp chồng lên nhau. Nếu các lớp vật liệu không được nén chặt, dao cắt có thể làm lớp vải phía trên dịch chuyển so với các lớp phía dưới, dẫn đến sai lệch kích thước chi tiết.
Hệ thống bơm hút chân không có nhiệm vụ ép chặt toàn bộ chồng vải xuống mặt bàn, giảm chiều cao và hạn chế khoảng trống giữa các lớp. Nhờ đó, dao cắt có thể đi qua vật liệu ổn định hơn, đồng thời bảo đảm các chi tiết ở lớp trên và lớp dưới có kích thước đồng đều.
Ví dụ: khi sản xuất áo thun đồng phục, một bàn cắt dài 20-30 mét có thể xếp 80-120 lớp vải cotton để cắt cùng lúc.
Nâng cao độ chính xác của đường cắt
Độ chính xác là yêu cầu quan trọng trong sản xuất quần áo, giày dép, túi xách, sofa và các sản phẩm từ vật liệu mềm. Chỉ một sai lệch nhỏ trong công đoạn cắt cũng có thể ảnh hưởng đến quá trình may, lắp ráp hoặc tạo hình sản phẩm sau đó.
Khi vải được giữ chắc bằng chân không, vật liệu không bị dịch chuyển theo chuyển động của dao. Máy cắt có thể thực hiện chính xác các đường thẳng, đường cong, góc nhỏ và chi tiết phức tạp theo đúng sơ đồ đã lập trình.
Đường cắt của máy đẹp hơn sẽ nâng cao độ đồng đều giữa các sản phẩm và giảm tỷ lệ chi tiết không đạt yêu cầu.
Tăng tốc độ và năng suất cắt
Nếu không có hệ thống hút chân không, công nhân phải sử dụng vật nặng, kẹp cơ khí hoặc các phương pháp thủ công để cố định vải. Những phương pháp này thường mất nhiều thời gian, khó giữ đều trên toàn bộ diện tích bàn và có thể cản trở chuyển động của máy cắt.
Máy bơm hút chân không cho phép cố định vật liệu nhanh chóng chỉ trong chưa đến vài giây. Người vận hành có thể rút ngắn thời gian chuẩn bị, tăng tốc độ cắt và xử lý được nhiều sơ đồ hơn trong mỗi ca sản xuất.
Thực tế, nhiều nhà máy may mặc lớn trên thế giới đã ứng dụng giải pháp bơm hút chân không cho bàn cắt vải công nghiệp để tối ưu hiệu quả sản xuất. Ví dụ như các nhà máy của Nike tại Việt Nam và Indonesia, hay các cơ sở sản xuất của Adidas ở Trung Quốc, họ đều sử dụng bàn cắt vải tích hợp bơm hút chân không trong dây chuyền cắt tự động. Nhờ đó, họ có thể duy trì tốc độ cắt cao, đảm bảo độ chính xác giữa các lớp vải và đáp ứng sản lượng lớn cho các đơn hàng xuất khẩu toàn cầu.
Giảm hao hụt nguyên liệu
Vải là một trong những chi phí nguyên vật liệu lớn của doanh nghiệp may mặc. Khi vật liệu bị xê dịch, đường cắt có thể lệch khỏi sơ đồ, làm hỏng đồng thời nhiều lớp vải và gây lãng phí đáng kể.
Hệ thống hút chân không giúp duy trì chính xác vị trí của từng chi tiết trên khổ vải, giảm lỗi cắt và hạn chế phải cắt lại. Nhờ đó, doanh nghiệp có thể tận dụng nguyên liệu hiệu quả hơn, giảm lượng vải loại bỏ và tối ưu chi phí sản xuất.
Đảm bảo an toàn cho máy móc và con người
Ngoài các lợi ích về độ chính xác và năng suất, bơm hút chân không còn đóng vai trò quan trọng trong việc đảm bảo an toàn trong quá trình vận hành trong các nhà máy may mặc. Khi vải được cố định chắc chắn trên bàn cắt, nguy cơ vật liệu bị cuốn vào dao cắt, bị hất lên hoặc kẹt vào các bộ phận chuyển động sẽ giảm đáng kể. Hạn chế các sự cố như gãy dao, lệch trục cắt hoặc dừng máy đột ngột.
Đối với người vận hành, tấm vải không bị xê dịch cũng giúp giảm rủi ro tai nạn lao động, đặc biệt trong môi trường máy cắt CNC lớn tốc độ cao. Người lao động không cần phải can thiệp trực tiếp vào khu vực dao cắt trong quá trình máy hoạt động, từ đó giảm nguy cơ bị thương do tiếp xúc với lưỡi dao hoặc các bộ phận cơ khí đang chuyển động.

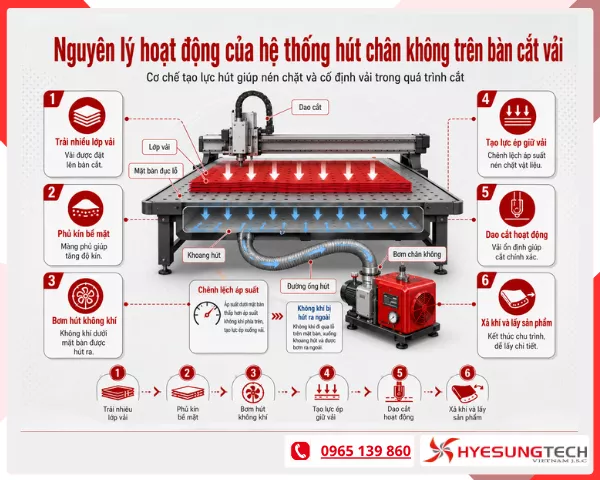

Nguyên lý hoạt động của hệ thống hút chân không trên bàn cắt vải
Hệ thống hút chân không trên bàn cắt vải hoạt động bằng cách tạo chênh lệch áp suất giữa mặt trên và mặt dưới của vật liệu. Khi bơm hút không khí bên dưới bàn, áp suất giảm xuống, giúp áp suất khí quyển phía trên ép chặt chồng vải xuống bề mặt bàn, giữ vật liệu cố định trong quá trình cắt.
Quy trình hoạt động cơ bản gồm các bước chính:
Bước 1: Trải và cố định vải
Tấm vải được trải đều lên bàn cắt, có thể là một hoặc nhiều lớp tùy yêu cầu. Với vải thưa hoặc nhiều lớp, thường phủ thêm màng nhựa mỏng để tăng độ kín và giúp lực hút hiệu quả hơn.
Bước 2: Tạo lực hút chân không
Bơm chân không hút không khí qua các lỗ trên mặt bàn, làm giảm áp suất bên dưới chồng vải. Nhờ chênh lệch áp suất, toàn bộ vật liệu được ép chặt xuống bàn, hạn chế xê dịch trong quá trình cắt.
Bước 3: Nén và giữ ổn định vật liệu
Khi không khí giữa các lớp vải bị hút ra, chồng vải được nén lại, giúp bề mặt phẳng và ổn định hơn. Vải giảm nhăn, lệch lớp và sai số khi cắt nhiều chi tiết cùng lúc.
Bước 4: Cắt và duy trì lực hút
Dao cắt di chuyển theo cơ cấu đã lập trình sẵn để tạo hình sản phẩm. Trong suốt quá trình này, hệ thống hút vẫn hoạt động để giữ vật liệu cố định, đặc biệt khi có các đường cắt làm rò rỉ không khí.
Bước 5: Điều khiển theo vùng và lọc bụi
Bàn cắt thường chia thành nhiều vùng hút để tập trung lực vào khu vực có vải, giúp tiết kiệm năng lượng. Đồng thời, hệ thống lọc giữ lại bụi và xơ vải trước khi không khí đi vào bơm, bảo vệ thiết bị.
Bước 6: Kết thúc chu trình
Sau khi cắt xong, hệ thống xả khí để cân bằng áp suất, giúp dễ dàng lấy sản phẩm ra và chuẩn bị cho lượt cắt tiếp theo.

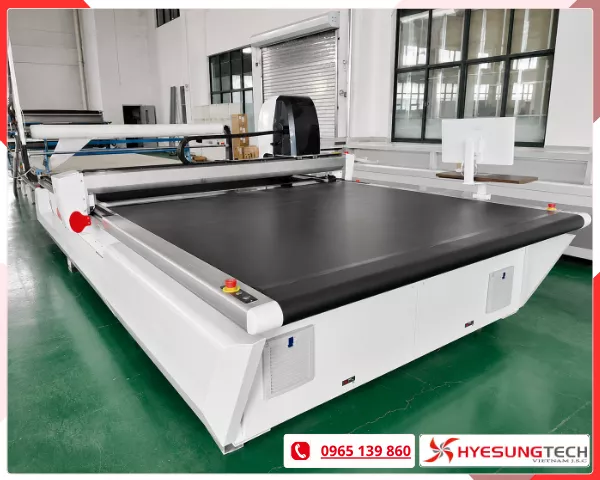

Hệ thống bơm hút chân không chuyên dụng cho bàn cắt vải
Một hệ thống bơm hút chân không chuyên dụng cho bàn cắt vải là tổ hợp thiết bị có nhiệm vụ tạo và duy trì lực hút trên bề mặt bàn, giúp nén chặt, làm phẳng và cố định các lớp vật liệu trong suốt quá trình cắt. Hệ thống thường được sử dụng cho máy cắt vải CNC, bàn cắt nhiều lớp, bàn cắt dạng băng tải và các dây chuyền cắt tự động trong ngành may mặc, da giày, túi xách, sofa và vật liệu kỹ thuật…
Khác với những ứng dụng cần mức chân không sâu, bàn cắt vải thường có diện tích hút lớn và lượng không khí rò rỉ liên tục qua vải, màng phủ, đường cắt hoặc các vùng bàn chưa được che kín. Vì vậy, hệ thống chuyên dụng cần ưu tiên lưu lượng hút lớn, khả năng vận hành liên tục và duy trì áp suất ổn định, thay vì chỉ lựa chọn bơm có độ chân không cuối thấp.
Cấu tạo của hệ thống bơm chân không cho bàn cắt vải
- Bơm hút chân không hoặc cụm nhiều bơm hoạt động song song.
- Bộ lọc bụi và xơ vải tại đầu hút.
- Hệ thống đường ống kết nối với các khoang hút bên dưới bàn cắt.
- Van đóng mở và van điều khiển từng vùng hút.
- Đồng hồ hoặc cảm biến đo áp suất chân không.
- Tủ điện điều khiển và thiết bị bảo vệ động cơ.
- Bộ giảm thanh, ống xả hoặc hộp cách âm.
- Bình tích chân không trong một số cấu hình đặc biệt.
Hãy liên hệ ngay với Hyesungtech qua số 0965 139 860 để nhận giải pháp bơm hút chân không cho bàn cắt vải cho nhà máy quý anh chị ngay hôm nay!

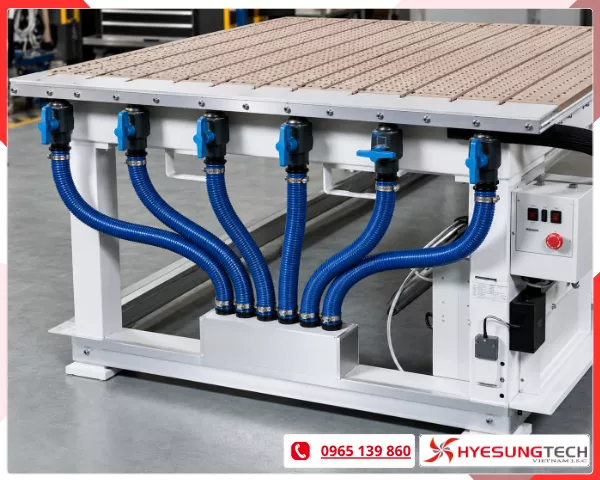

Yêu cầu kỹ thuật đối với bơm chân không cho bàn cắt vải
Các bơm chân không công nghiệp dùng cho bàn cắt vải phải làm việc trong điều kiện có lượng không khí rò rỉ tương đối lớn qua bề mặt vải, màng phủ, lỗ hút và các đường cắt. Vì vậy, thiết bị không chỉ cần tạo được áp suất chân không phù hợp mà còn phải có lưu lượng hút lớn, khả năng vận hành liên tục và độ ổn định cao.
Trong thực tế sản xuất, hệ thống bàn cắt vải công nghiệp thường yêu cầu:
- Áp suất chân không làm việc: -0.6 đến -0.9 bar
- Lưu lượng hút tổng: 300 – 3.000 m³/h (tùy diện tích bàn)
- Công suất hệ thống: 5.5 kW – 75 kW
- Thời gian vận hành: 8 – 24 giờ/ngày
Lưu lượng hút phải đủ lớn
Lưu lượng hút là thông số quan trọng nhất đối với bàn cắt vải. Trong thực tiễn sản xuất, mức rò rỉ không khí của bàn cắt dao động trong khoảng:
- Bàn nhỏ (10–20 m²): 300 – 800 m³/h
- Bàn trung bình (20–50 m²): 800 – 1.500 m³/h
- Bàn lớn (50–100 m²): 1.500 – 3.000 m³/h
Hệ bơm phải đảm bảo duy trì lưu lượng này trong suốt quá trình cắt để giữ áp suất ổn định.
Duy trì mức chân không ổn định
Mức chân không tiêu chuẩn cho bàn cắt vải:
- Vải mỏng 1–3 lớp: -0.6 đến -0.7 bar
- Vải trung bình 3–10 lớp: -0.7 đến -0.85 bar
- Vải dày hoặc nhiều lớp: -0.85 đến -0.9 bar
Bơm phải có khả năng hồi áp trong vòng < 2 – 5 giây khi dao cắt tạo thêm khe hở.
Bơm bàn cắt vải phải có khả năng vận hành liên tục
Bơm chân không dùng cho bàn cắt phải đạt:
- Chu kỳ làm việc: 100% duty cycle (S1)
- Nhiệt độ làm việc môi trường: 5 – 45°C
- Nhiệt độ bơm cho phép: ≤ 90°C (đối với bơm vòng dầu)
Nếu vận hành sai tải, nhiệt độ dầu có thể tăng vượt 95°C, làm giảm tuổi thọ bơm xuống.
Khả năng xử lý bụi và xơ vải
Trong ngành may mặc, lượng bụi xơ vải hút vào hệ thống có thể đạt:
- 0.2 – 1.5 g/m³ không khí
Do đó cần:
- Bộ lọc thô: ≥ 5 micron
- Bộ lọc tinh: 1–3 micron
- Chênh áp cảnh báo tắc lọc: ≥ 200–300 mbar
Hiệu suất năng lượng cao
Mức tiêu thụ điện tiêu chuẩn:
- Bơm chân không không biến tần: 0.8 – 1.2 kWh / 100 m³ khí hút
- Bơm chân không có biến tần: giảm 35 – 55% điện năng hàng tháng
Giải pháp bơm chân không cho từng quy mô bàn cắt vải công nghiệp tại Hyesungtech

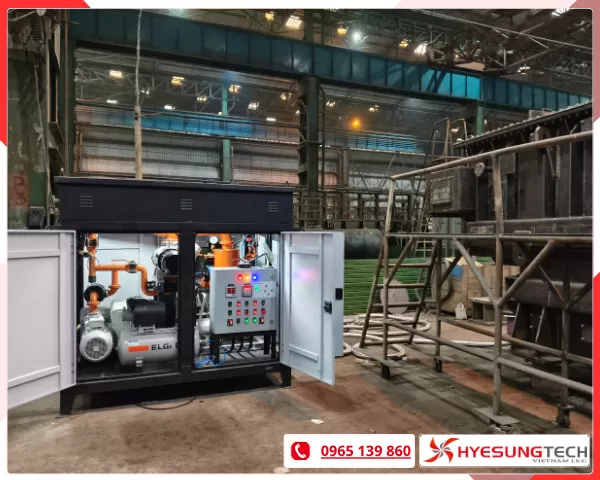

Giải pháp cho bàn cắt vải quy mô nhỏ và vừa
Các xưởng may nhỏ, cơ sở gia công hoặc dây chuyền chỉ sử dụng một đến vài bàn cắt, Hyesungtech thường đề xuất giải pháp bơm chân không được thiết kế linh hoạt theo từng mức độ đầu tư và nhu cầu vận hành thực tế. Dựa vào khoảng cách bố trí và tần suất sử dụng, hệ thống có thể được triển khai theo dạng bơm độc lập hoặc cụm bơm dùng chung.
Hệ thống bao gồm:
- Bơm hút chân không
- Bộ lọc bụi và xơ vải tại đầu hút
- Van khóa và van một chiều
- Đồng hồ đo áp suất chân không
- Hệ thống đường ống kết nối
- Tủ điện bảo vệ động cơ

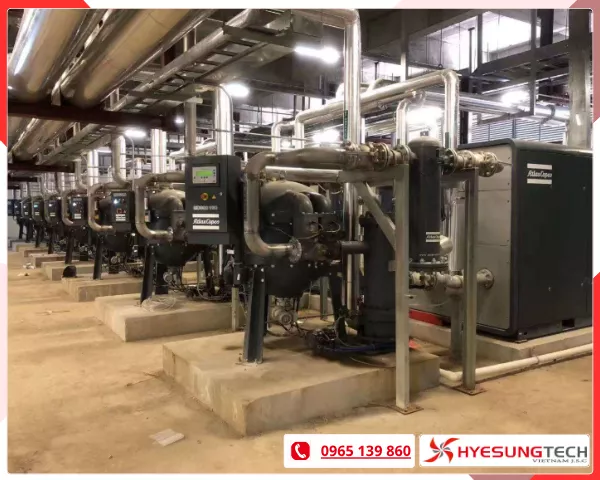

Giải pháp cho nhà máy có nhiều bàn cắt CNC
Với các nhà máy may mặc, da giày hoặc nội thất có nhiều bàn cắt CNC hoạt động đồng thời, Hyesungtech ưu tiên thiết kế hệ thống chân không trung tâm. Một giải pháp giúp quản lý tập trung, duy trì áp suất ổn định và giảm rủi ro dừng dây chuyền.
Hệ thống trung tâm bao gồm:
- Cụm nhiều bơm chân không công nghiệp có khả năng vận hành liên tục.
- Một hoặc nhiều bơm dự phòng.
- Bộ điều khiển tự động theo nhu cầu sử dụng.
- Biến tần điều chỉnh tốc độ bơm.
- Hệ thống lọc bụi và tách xơ vải nhiều cấp.
- Đường ống chính và các nhánh cấp đến từng bàn.
- Cảm biến áp suất tại cụm bơm và các điểm sử dụng.
- Cảnh báo quá tải, quá nhiệt, tắc lọc và áp suất thấp.
- Hệ thống giám sát tình trạng vận hành.
Hệ điều khiển sẽ tự động khởi động thêm bơm khi nhiều bàn cắt cùng hoạt động. Khi tải giảm, hệ thống dừng bớt thiết bị để hạn chế tiêu thụ điện năng. Các bơm cũng được vận hành luân phiên nhằm cân bằng số giờ chạy và kéo dài tuổi thọ.
Trong trường hợp một bơm cần bảo trì hoặc xảy ra sự cố, bơm dự phòng có thể được đưa vào hoạt động ngay để duy trì sản xuất.

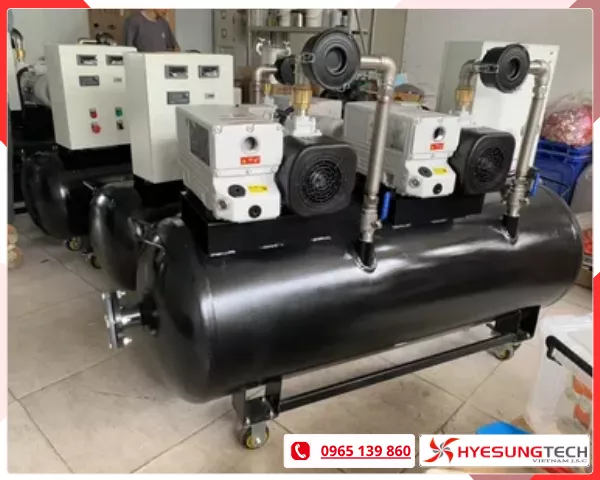

Giải pháp nâng cấp hệ thống chân không cho bàn cắt đang sử dụng
Ngoài thiết kế hệ thống mới, Hyesungtech còn khảo sát và nâng cấp những hệ thống bơm chân không bàn cắt đang gặp các vấn đề như:
- Vải không được giữ chắc trên mặt bàn.
- Lực hút yếu tại khu vực nằm xa bơm.
- Bơm thường xuyên bị nóng hoặc quá tải.
- Bộ lọc nhanh bị tắc do bụi và xơ vải.
- Hệ thống tiêu thụ nhiều điện năng.
- Áp suất dao động khi nhiều bàn cùng hoạt động.
- Tiếng ồn tại khu vực sản xuất quá lớn.
- Dây chuyền phải dừng khi một bơm xảy ra sự cố.
Sau khi khảo sát, Hyesungtech có thể đề xuất thay đổi công suất bơm, bổ sung bơm hỗ trợ, nâng cấp đường ống, chia lại vùng hút, lắp biến tần hoặc cải thiện hệ thống lọc…
Với kinh nghiệm trong lĩnh vực bơm hút chân không công nghiệp, Hyesungtech có thể cung cấp giải pháp từ thiết bị đơn lẻ đến hệ thống chân không trung tâm cho nhiều bàn cắt. Mỗi phương án được xây dựng dựa trên điều kiện vận hành thực tế, giúp doanh nghiệp duy trì lực hút ổn định, nâng cao độ chính xác khi cắt và tối ưu chi phí sử dụng lâu dài.
Giải pháp bơm hút chân không bàn cắt vải được thiết kế phù hợp sẽ giúp nhà máy duy trì lực hút ổn định, nâng cao độ chính xác khi cắt và giảm hao hụt nguyên liệu. Hyesungtech cung cấp dịch vụ khảo sát, tư vấn và thiết kế hệ thống chân không theo từng quy mô sản xuất, giúp doanh nghiệp tối ưu năng suất, điện năng và chi phí vận hành lâu dài.
