Lọc tách dầu là bộ phận quan trọng trên bơm hút chân không vòng dầu, giúp giữ lại sương dầu trước khi khí được xả ra môi trường. Khi bộ lọc bị tắc hoặc xuống cấp, bơm có thể xuất hiện khói trắng, hao dầu và nóng bất thường. Bài viết dưới đây sẽ giúp quý anh chị hiểu rõ lọc tách dầu máy bơm hút chân không là gì, cấu tạo, nguyên lý hoạt động và vai trò lọc tách dầu.
Tìm hiểu lọc tách dầu máy bơm hút chân không là gì?
Trong quá trình vận hành bơm hút chân không vòng dầu, một lượng dầu nhỏ có thể bị cuốn theo dòng khí và thoát ra ngoài qua cửa xả. Nếu không được xử lý hiệu quả, dầu sẽ hình thành sương dầu, gây khói trắng, mùi khó chịu, hao hụt dầu và làm ảnh hưởng đến môi trường làm việc trong nhà xưởng. Để hạn chế tình trạng này, bơm được trang bị bộ phận lọc tách dầu.
Khái niệm lọc tách dầu bơm chân không
Lọc tách dầu máy bơm hút chân không là bộ phận có nhiệm vụ tách các hạt dầu nhỏ ra khỏi hỗn hợp khí và dầu trước khi dòng khí được thải ra môi trường. Bộ phận này thường được lắp bên trong khoang dầu, bình tách dầu hoặc tại đường khí xả của bơm chân không vòng dầu.
Như mọi người đã biết, dầu chân không được sử dụng để bôi trơn các chi tiết chuyển động, làm kín khe hở, hỗ trợ làm mát và nâng cao khả năng tạo chân không. Tuy nhiên, dưới tác động của nhiệt độ, áp suất và tốc độ quay, một phần dầu có thể bị phân tán thành các hạt rất nhỏ rồi đi theo dòng khí xả.
Khi hỗn hợp khí và sương dầu đi qua lõi lọc tách dầu, các hạt dầu sẽ bị giữ lại và kết tụ thành những giọt lớn hơn. Lượng dầu này sau đó chảy xuống khoang chứa hoặc được đưa trở lại hệ thống tuần hoàn dầu, tùy theo cấu tạo của từng dòng bơm. Phần khí sau khi được tách dầu sẽ tiếp tục thoát ra ngoài qua cửa xả.
Nhờ đó, lọc tách dầu giúp:
- Hạn chế khói và sương dầu thoát ra tại cửa xả.
- Giảm lượng dầu bị thất thoát trong quá trình vận hành.
- Giữ khu vực đặt bơm sạch sẽ hơn.
- Hạn chế mùi dầu và dầu bám lên máy móc, tường, sàn nhà xưởng.
- Hỗ trợ bơm vận hành ổn định và an toàn hơn.
- An toàn hơn với sản phẩm
Các tên gọi lọc tách dầu máy bơm hút chân không thường gặp
Tùy theo nhà sản xuất, tài liệu kỹ thuật và cách gọi của đơn vị sử dụng, lọc tách dầu máy bơm hút chân không còn được gọi bằng nhiều tên khác nhau như:
- Lọc tách dầu bơm chân không.
- Lọc dầu xả bơm chân không.
- Lọc khí xả bơm chân không.
- Lọc sương dầu.
- Phin lọc tách dầu.
- Bộ tách sương dầu.
- Lõi lọc khí xả.
- Lõi tách dầu bơm chân không.
- Oil mist separator.
- Oil separator.
- Exhaust filter.
- Exhaust oil mist filter.
- Oil separator element.
Các bơm chân không nào cần dùng lọc tách dầu
Không phải tất cả máy bơm hút chân không đều cần sử dụng lọc tách dầu. Bộ phận này chủ yếu được trang bị trên những dòng bơm chân không có dầu. Cụ thể như:
- Bơm chân không cánh gạt vòng dầu
- Bơm chân không piston dầu
- Bơm chân không vòng dầu 1 cấp
- Bơm chân không vòng dầu 2 cấp
Các loại bơm thường không cần lọc tách dầu:
Những dòng bơm không sử dụng dầu trong buồng nén thường không cần lõi lọc tách dầu. Một số loại phổ biến gồm:
- Bơm chân không trục vít khô.
- Bơm chân không móng vuốt khô.
- Bơm chân không cánh gạt khô.
- Bơm cuộn xoắn khô.
- Bơm màng.
- Bơm Roots không dầu trong buồng nén.
- Bơm chân không vòng nước.

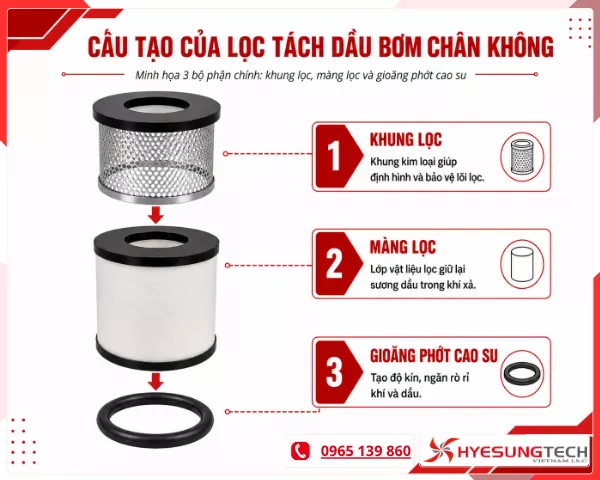

Cấu tạo của lọc tách dầu bơm chân không
Phần lọc tách dầu bơm chân không thường có dạng hình trụ, được lắp bên trong khoang chứa dầu hoặc tại đường khí xả của máy bơm. Mặc dù cấu tạo cụ thể có thể khác nhau tùy theo hãng sản xuất, model và công suất bơm, một lõi lọc tách dầu thông thường gồm các bộ phận chính như khung lọc, màng lọc và gioăng phớt cao su.
Các bộ phận này được liên kết chặt chẽ để vừa giữ lại sương dầu, vừa bảo đảm dòng khí xả có thể đi qua mà không tạo ra mức cản trở quá lớn.
Khung lọc
Khung lọc là bộ phận chịu lực chính, có nhiệm vụ giữ cố định toàn bộ cấu trúc của lõi lọc. Khung thường được làm từ kim loại đục lỗ hoặc lưới thép có độ bền cao, chịu được nhiệt độ và áp suất trong quá trình vận hành.
Vai trò của khung lọc bao gồm:
- Giữ cho màng lọc không bị biến dạng khi có chênh lệch áp suất.
- Tạo hình dạng ổn định cho lõi lọc.
- Phân phối dòng khí đi qua màng lọc một cách đồng đều.
- Tăng độ bền và tuổi thọ của lọc trong quá trình sử dụng.
Nếu khung lọc bị móp hoặc hư hỏng, màng lọc bên trong có thể bị xô lệch hoặc rách, làm giảm hiệu quả tách dầu.
Màng lọc
Màng lọc là bộ phận quan trọng nhất trong cấu tạo của lọc tách dầu bơm chân không, trực tiếp thực hiện chức năng tách sương dầu ra khỏi dòng khí. Màng lọc thường được làm từ sợi thủy tinh hoặc vật liệu tổng hợp có độ mịn cao, được xếp thành nhiều lớp.
Khi hỗn hợp khí và sương dầu đi qua màng lọc:
- Các hạt dầu nhỏ bị giữ lại trên bề mặt sợi lọc.
- Các hạt này kết tụ thành giọt dầu lớn hơn.
- Dầu sau đó chảy xuống dưới và quay trở lại hệ thống.
Màng lọc cần đảm bảo các yêu cầu như:
- Khả năng giữ lại sương dầu hiệu quả.
- Độ thông thoáng phù hợp để không gây tăng áp suất.
- Chịu được nhiệt độ và môi trường dầu.
- Không bị biến dạng hoặc mục nát theo thời gian.
Khi màng lọc bị bão hòa hoặc tắc nghẽn, hiệu suất tách dầu sẽ giảm, có thể gây hiện tượng khói dầu tại cửa xả.
Gioăng phớt cao su
Gioăng phớt cao su được lắp tại các vị trí tiếp xúc giữa lõi lọc và khoang lắp đặt nhằm đảm bảo độ kín tuyệt đối. Bộ phận này thường được làm từ cao su chịu dầu hoặc vật liệu đàn hồi chuyên dụng.
Chức năng của gioăng phớt bao gồm:
- Ngăn không cho khí và dầu đi qua khe hở.
- Đảm bảo toàn bộ dòng khí phải đi qua màng lọc.
- Hạn chế rò rỉ dầu ra bên ngoài.
- Giữ ổn định vị trí của lõi lọc trong quá trình vận hành.
Nếu gioăng bị chai cứng, rách hoặc lắp không đúng vị trí, sương dầu có thể thoát ra ngoài mà không đi qua màng lọc, làm giảm hiệu quả của hệ thống.

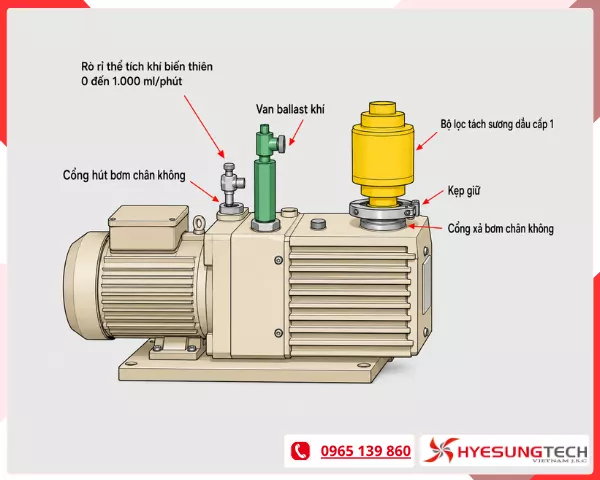

Nguyên lý hoạt động của lọc tách dầu bơm hút chân không
Tóm tắt quá trình nguyên lý hoạt động của lọc tách dầu bơm hút chân không giúp giảm hao dầu, hạn chế khói và đảm bảo bơm hoạt động ổn định.
Khí và dầu → tách sơ bộ → qua màng lọc → dầu kết tụ → thu hồi → khí sạch thoát ra.
Hỗn hợp khí và dầu đi vào khoang tách
Sau khi nén, hỗn hợp khí và dầu được đưa vào khoang tách. Tại đây, tốc độ dòng khí giảm, các giọt dầu lớn được tách sơ bộ và rơi xuống để quay lại hệ thống. Phần sương dầu nhỏ tiếp tục đi qua lọc.
Sương dầu đi qua màng lọc
Khí mang sương dầu đi qua lõi lọc. Nhờ khung lọc và gioăng phớt kín, khí buộc phải đi qua màng lọc. Tại đây, các hạt dầu bị giữ lại và kết tụ thành giọt lớn hơn.
Dầu được thu hồi
Các giọt dầu sau khi kết tụ sẽ chảy xuống và quay lại hệ thống qua đường hồi dầu hoặc khoang chứa. Hoạt động này giúp giảm hao hụt dầu và duy trì hoạt động ổn định. Nếu đường hồi dầu bị tắc, dầu sẽ tích tụ trong lõi lọc, làm giảm hiệu quả tách và có thể gây khói dầu.
Khí sạch thoát ra ngoài
Sau khi tách dầu, khí sạch được xả ra ngoài. Nhờ đó giảm khói, mùi dầu và giữ môi trường làm việc sạch hơn.
Vai trò quan trọng của lọc tách dầu đối với bơm chân không
Lọc tách dầu là bộ phận quan trọng trong các dòng bơm hút chân không vòng dầu. Mặc dù không trực tiếp tạo ra áp suất chân không, nhưng bộ phận này ảnh hưởng lớn đến khả năng vận hành, mức tiêu hao dầu, nhiệt độ và độ an toàn của máy bơm.
Hạn chế khói và sương dầu tại cửa xả
Trong quá trình bơm hoạt động, một phần dầu chân không có thể bị cuốn theo dòng khí xả dưới dạng các hạt sương nhỏ. Lọc tách dầumáy bơm hút chân không có nhiệm vụ giữ lại các hạt này trước khi khí được thải ra môi trường. Nhờ đó, hiện tượng khói trắng tại cửa xả được giảm đáng kể, đồng thời hạn chế dầu bám lên thân bơm và các thiết bị xung quanh. Không gian sản xuất cũng trở nên sạch sẽ hơn, ít mùi dầu hơn và sàn nhà xưởng không bị trơn bẩn.
Giảm hao hụt dầu chân không
Sau khi sương dầu được giữ lại trên màng lọc, các hạt dầu sẽ kết tụ thành giọt lớn và chảy trở lại khoang chứa hoặc đường hồi dầu. Quá trình này giúp thu hồi một phần dầu bị cuốn theo khí xả, từ đó hạn chế lượng dầu thất thoát và giảm tần suất phải bổ sung dầu.
Nhờ đó, mức dầu trong bơm chân không công nghiệp được duy trì ổn định, giúp tiết kiệm chi phí dầu và hạn chế nguy cơ bơm hoạt động trong tình trạng thiếu dầu.
Duy trì áp suất khí xả ổn định
Lọc tách dầu máy bơm hút chân không cần đảm bảo sự cân bằng giữa khả năng giữ sương dầu và độ thông thoáng của dòng khí. Khi lọc còn tốt, khí xả có thể đi qua dễ dàng mà không tạo ra áp suất ngược quá lớn. Ngược lại, nếu màng lọc bị bẩn hoặc tắc nghẽn, khí xả sẽ khó thoát ra ngoài, khiến áp suất trong khoang dầu tăng cao.
Hỗ trợ bơm vận hành ổn định
Bơm chân không vòng dầu cần duy trì sự cân bằng giữa quá trình hút, nén, xả khí và tuần hoàn dầu. Khi lọc tách dầu hoạt động hiệu quả, dòng khí xả được lưu thông ổn định, đồng thời dầu được giữ lại để tiếp tục sử dụng trong hệ thống.
Nó giúp duy trì nhiệt độ vận hành phù hợp, hạn chế áp suất ngược trong khoang dầu, giảm tải cho động cơ và ổn định khả năng tạo chân không.
Cải thiện môi trường làm việc
Sương dầu phát tán từ cửa xả có thể tạo mùi khó chịu, bám lên bề mặt máy móc và làm khu vực sản xuất trở nên trơn bẩn. Trong không gian kín hoặc nhà xưởng thông gió kém, tình trạng này còn ảnh hưởng đến điều kiện làm việc của nhân viên.
Lọc tách dầu giúp giảm lượng dầu phát tán ra bên ngoài, từ đó giữ không khí khu vực vận hành sạch hơn, hạn chế dầu bám lên hàng hóa và thiết bị, giảm công việc vệ sinh nhà xưởng và cải thiện điều kiện làm việc xung quanh máy bơm.
Bảo vệ các chi tiết bên trong bơm
Khi lọc tách dầu bị tắc, áp suất và nhiệt độ bên trong bơm có thể tăng cao, tạo thêm áp lực lên các chi tiết như gioăng, phớt, van xả, vòng bi và động cơ. Việc kiểm tra và thay lọc đúng thời điểm sẽ giúp hạn chế tình trạng gioăng và phớt nhanh lão hóa, dầu bị đẩy ra ngoài qua các vị trí làm kín, động cơ bị quá tải và dầu chân không nhanh bị oxy hóa.
Nhờ đó, các chi tiết bên trong bơm ít bị mài mòn hoặc hư hỏng sớm, kéo dài tuổi thọ máy bơm.
Lọc tách dầu máy bơm hút chân không đóng vai trò quan trọng trong việc duy trì hiệu suất và độ bền của bơm, vì vậy cần được kiểm tra và thay thế đúng thời điểm. Nếu cần mua bơm chân không và hệ lọc tách dầu cao cấp hãy liên hệ Hyesungtech để được tư vấn và hỗ trợ kịp thời.
