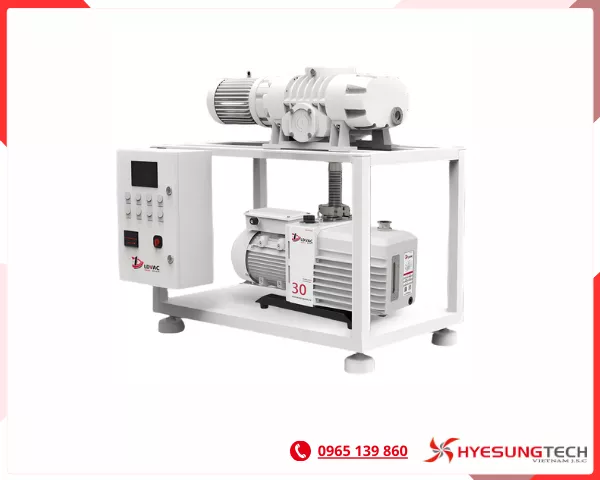

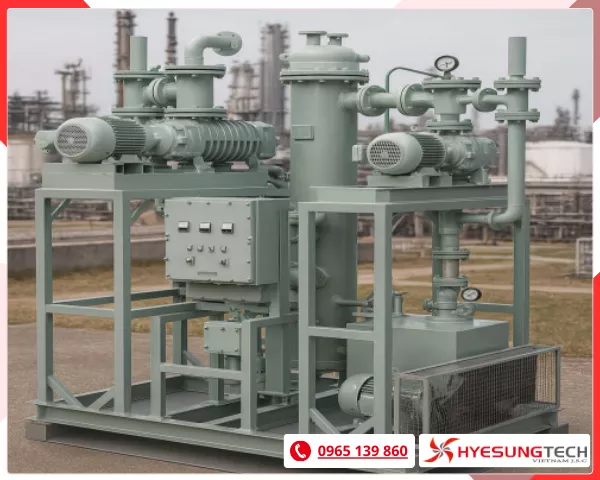

Hệ thống bơm tăng áp chân không công nghiệp là giải pháp được sử dụng để tăng tốc độ hút và cải thiện hiệu suất của hệ thống chân không trong các dây chuyền sản xuất. Hệ thống thường được cấu tạo từ bơm tăng áp kết hợp với bơm chân không sơ cấp, giúp rút ngắn thời gian đạt chân không và duy trì áp suất ổn định.

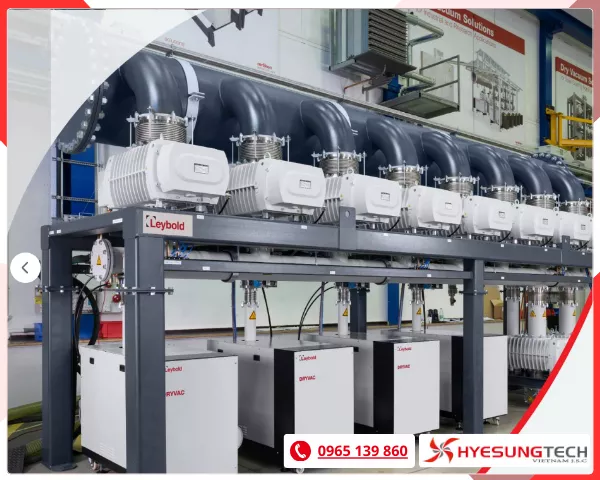

Hệ thống bơm chân không tăng áp tự động là gì?
Hệ thống bơm chân không tăng áp là một cấu hình hệ thống chân không trong đó bơm tăng áp chân không được lắp nối tiếp phía trước bơm chân không sơ cấp nhằm tăng lưu lượng hút trong vùng áp suất trung bình và thấp, đồng thời rút ngắn thời gian đạt mức chân không yêu cầu của toàn bộ hệ thống.
Hệ thống tự động hóa này không tạo chân không sâu một cách độc lập. Thay vào đó, nó hoạt động như một tầng khuếch đại lưu lượng khí giữa buồng chân không và bơm sơ cấp. Khi hệ thống đạt đến một mức áp suất nhất định (thường từ vài mbar đến vài chục mbar), bơm tăng áp sẽ được kích hoạt để tăng đáng kể tốc độ vận chuyển khí từ buồng chân không sang bơm sơ cấp.
Trong một hệ thống tiêu chuẩn, cấu hình thường bao gồm:
- Buồng chân không, hệ thống cần hút chân không
- Bơm tăng áp chân không
- Bơm chân không sơ cấp ( bơm cánh gạt vòng dầu, bơm trục vít khô, bơm vòng nước, bơm móng vuốt…)

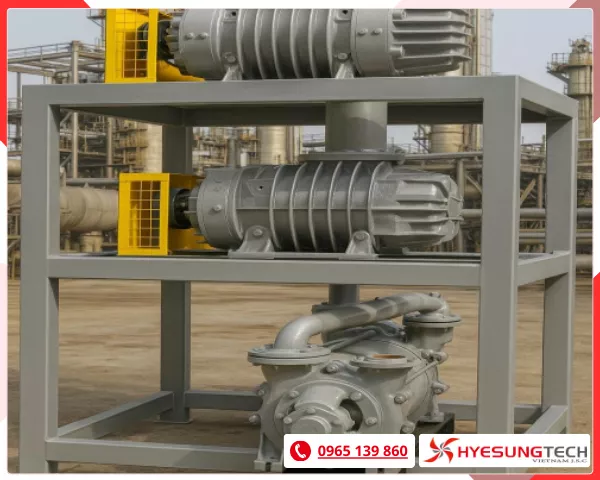

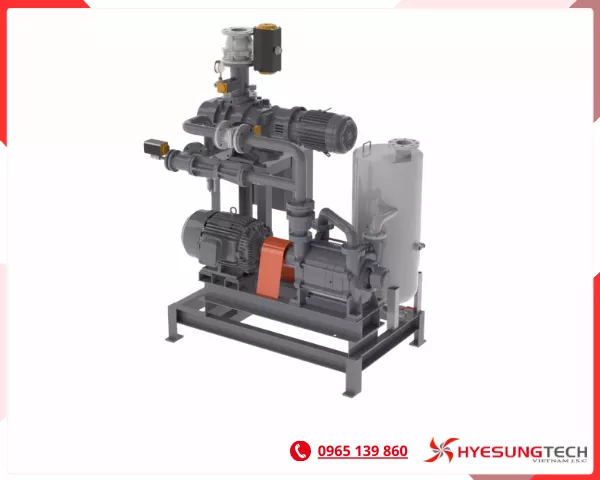

Cách lựa chọn hệ thống bơm tăng áp chân không phù hợp với nhà máy
Các kỹ sư tự động hóa sẽ lựa chọn hệ thống bơm tăng áp chân không tự động phù hợp với nhà máy dựa trên nhiều yếu tố kỹ thuật quan trọng như yêu cầu mức chân không, lưu lượng hút, đặc tính khí trong hệ thống và cấu hình của bơm sơ cấp. Lựa chọn đúng hệ thống sẽ giúp đảm bảo hiệu suất tạo chân không ổn định, tối ưu hóa thời gian vận hành, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
Xác định mức chân không yêu cầu, tính toán lưu lượng hút, công suất bơm cần thiết
Bước đầu tiên trong quá trình hệ thống bơm tăng áp tự động là xác định mức chân không cần thiết cho quy trình sản xuất. Tùy vào từng ngành công nghiệp như đóng gói thực phẩm, sấy chân không, luyện kim hay sản xuất linh kiện điện tử mà mức áp suất làm việc sẽ khác nhau.
Sau khi xác định được mức chân không yêu cầu, các kỹ sư cần tính toán lưu lượng hút dựa trên các yếu tố như:
- Thể tích buồng chân không hoặc hệ thống cần hút
- Thời gian yêu cầu để đạt mức chân không mong muốn của nhà máy
- Lượng khí phát sinh trong quá trình sản xuất
- Tỷ lệ rò rỉ của hệ thống
Từ những thông số này, các kỹ sư dễ dàng xác định công suất bơm cần thiết và cấu hình hệ thống booster phù hợp, đảm bảo hệ thống có khả năng đạt áp suất mục tiêu trong thời gian mong muốn.
Lựa chọn loại bơm sơ cấp và bơm tăng áp phù hợp
Trong hệ thống, bơm tăng áp luôn hoạt động kết hợp với bơm chân không sơ cấp. Bơm sơ cấp có nhiệm vụ tạo mức chân không ban đầu và xử lý khí được chuyển từ bơm tăng áp về cửa xả. Lựa chọn đúng loại bơm sơ cấp đóng vai trò rất quan trọng, ảnh hưởng trực tiếp đến hiệu suất tổng thể của hệ thống, độ ổn định khi vận hành và tuổi thọ của thiết bị.
Bơm tăng áp thường được thiết kế để làm việc trong dải áp suất trung bình và thấp, các bơm sơ cấp thông thường bắt đầu giảm hiệu suất. Khi kết hợp với booster, bơm sơ cấp cần có khả năng xử lý lưu lượng khí lớn, chịu được chênh lệch áp suất ổn định và phù hợp với đặc tính của môi trường khí trong hệ thống. Do đó, việc lựa chọn cấu hình bơm cần dựa trên các yếu tố như đặc tính khí, mức chân không yêu cầu, độ ẩm, hơi dung môi hoặc các tạp chất có trong quá trình sản xuất.

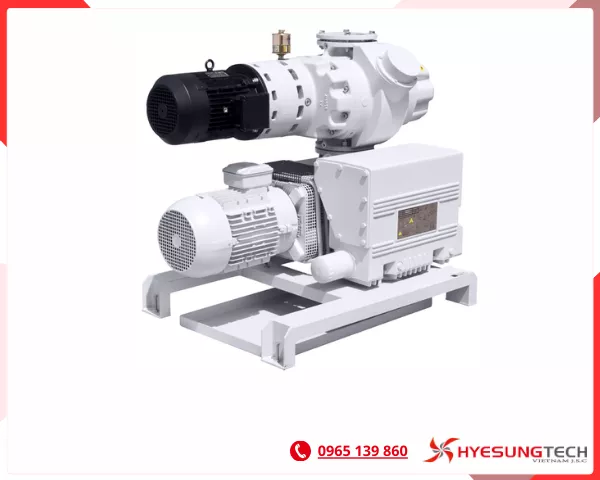

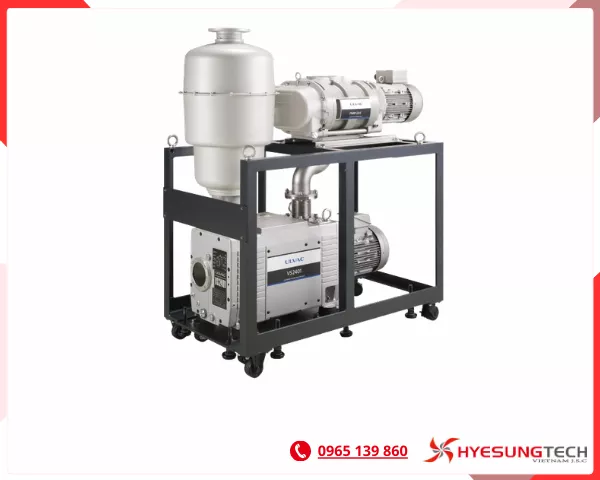

Một trong những cấu hình phổ biến nhất trong công nghiệp là bơm tăng áp kết hợp với bơm cánh gạt vòng dầu. Một giải pháp được sử dụng rộng rãi trong các ứng dụng như đóng gói chân không, chế biến thực phẩm, sản xuất nhựa và gia công vật liệu. Bơm cánh gạt vòng dầu có khả năng tạo mức chân không tương đối sâu, hoạt động ổn định và chi phí đầu tư hợp lý. Khi được kết hợp với bơm tăng áp, hệ thống có thể tăng đáng kể tốc độ hút ở vùng áp suất thấp, từ đó rút ngắn thời gian đạt chân không trong các chu trình sản xuất.
Đối với các ngành công nghiệp yêu cầu môi trường sạch hoặc có sự xuất hiện của khí ăn mòn, dung môi hoặc hơi hóa chất, cấu hình bơm tăng áp kết hợp với bơm trục vít khô thường được ưu tiên sử dụng. Bơm trục vít khô hoạt động theo nguyên lý nén khí mà không sử dụng dầu trong buồng bơm, giúp giảm nguy cơ nhiễm bẩn và tăng khả năng xử lý khí có tính ăn mòn hoặc chứa hơi dung môi. Khi kết hợp với booster, hệ thống bơm tăng áp tự động có thể cung cấp lưu lượng hút lớn và vận hành ổn định trong các môi trường công nghiệp khắc nghiệt, đặc biệt trong các ngành hóa chất, dược phẩm và bán dẫn.
Xác định áp suất khởi động của bơm tăng áp
Bơm tăng áp chân không thường không thể hoạt động hiệu quả khi áp suất hệ thống còn cao. Do đó, cần xác định áp suất khởi động phù hợp để đảm bảo bơm booster chỉ hoạt động khi hệ thống đã đạt đến mức áp suất nhất định.
Trong nhiều hệ thống công nghiệp, booster thường được kích hoạt khi áp suất giảm xuống khoảng 50 – 100 mbar, tùy thuộc vào thiết kế của thiết bị và yêu cầu vận hành. Sự kiểm soát áp suất khởi động thường được thực hiện thông qua cảm biến áp suất, hệ thống điều khiển tự động hoặc van bypass bảo vệ.
Tối ưu hiệu suất làm việc và năng lượng của hệ thống
Ngoài việc đáp ứng yêu cầu kỹ thuật, hệ thống bơm tăng áp chân không cũng cần được thiết kế để tối ưu hóa hiệu suất năng lượng và chi phí vận hành. Một số giải pháp thường được áp dụng trong các hệ thống hiện đại bao gồm:
- Sử dụng biến tần VFD hay VSD để điều chỉnh tốc độ bơm theo tải thực tế
- Thiết kế hệ thống chân không trung tâm phục vụ nhiều thiết bị trong nhà máy
- Tối ưu hóa tỷ lệ lưu lượng giữa bơm tăng áp và bơm sơ cấp
Các yếu tố cần chú ý khi thiết kế hệ thống bơm tăng áp chân tự động
Ngày nay, hệ thống bơm tăng áp chân không tự động được thiết kế nhằm đảm bảo quá trình tạo chân không diễn ra ổn định, liên tục và tối ưu năng lượng. Dưới đây là những yếu tố quan trọng cần chú ý khi thiết kế hệ thống.
- Tối ưu thiết kế đường ống chân không để giảm tổn thất áp suất
- Lựa chọn bộ lọc, bẫy ngưng tụ và thiết bị tách dầu cao cấp
- Ưu tiên dùng các loại bơm sơ cấp và bơm tăng áp nhập khẩu Châu Âu

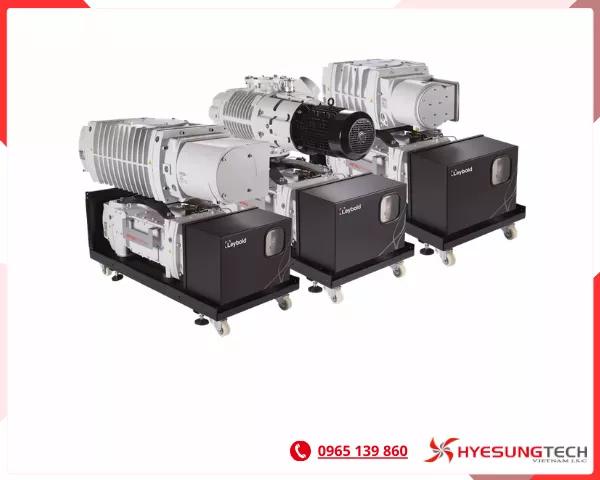

- Hãng bơm chân không Atlas Copco, Leybold cực kỳ uy tín
- Đảm bảo khả năng nâng cấp về sau này

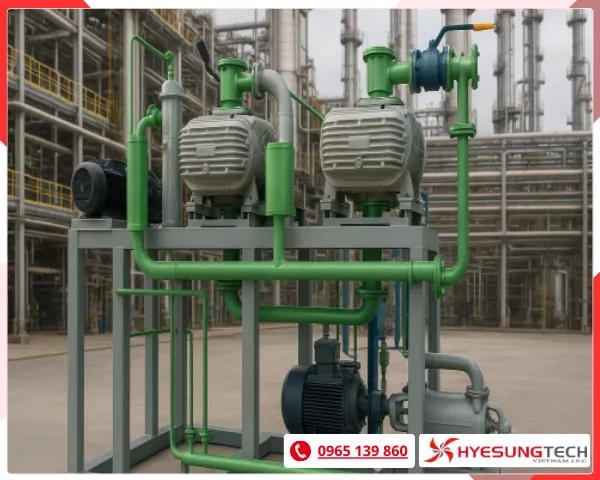

Ứng dụng hệ thống bơm tăng áp chân không trong sản xuất công nghiệp
Hệ thống bơm tăng áp chân không được ứng dụng khá nhiều các lĩnh vực sản xuất công nghiệp nhờ khả năng tăng đáng kể lưu lượng hút trong vùng áp suất thấp, rút ngắn thời gian đạt chân không và nâng cao hiệu suất vận hành của toàn bộ hệ thống chân không. Trong nhiều dây chuyền sản xuất hiện đại, các quy trình công nghệ đòi hỏi phải duy trì mức chân không ổn định và xử lý lưu lượng khí lớn trong thời gian ngắn. Khi đó, việc kết hợp bơm tăng áp với bơm chân không sơ cấp giúp cải thiện đáng kể hiệu suất hút so với hệ thống chỉ sử dụng một bơm đơn lẻ.
- Ứng dụng đóng gói thực phẩm công nghiệp (máy đóng gói chân không, máy thermoforming, dây chuyền đóng gói tốc độ cao)
- Ứng dụng sấy chân không trong dược phẩm, thực phẩm và hóa chất
- Ứng dụng công nghiệp luyện kim và xử lý nhiệt chân không (lò tôi chân không, lò nung chân không)
- Ứng dụng sản xuất linh kiện điện tử và bán dẫn (PVD, CVD, phủ chân không, sản xuất màn hình)
- Ứng dụng hóa chất và dược phẩm (chưng cất chân không, khử khí, tách dung môi)
- Ứng dụng công nghiệp nhựa và polymer (khử khí trong quá trình đùn và ép nhựa)
- Ứng dụng ngành giấy và bột giấy (tách nước, vận chuyển bột giấy bằng chân không)
- Ứng dụng sản xuất vật liệu và vật liệu composite (ép khuôn chân không, khử bọt vật liệu)
- Ứng dụng phủ bề mặt và xử lý vật liệu bằng công nghệ chân không
- Và nhiều ứng dụng khác…

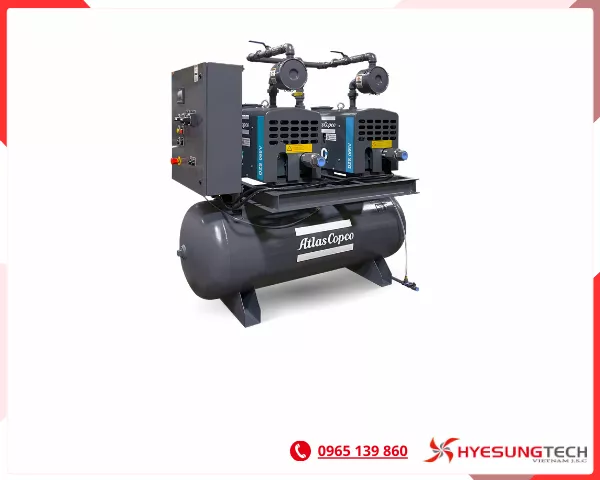

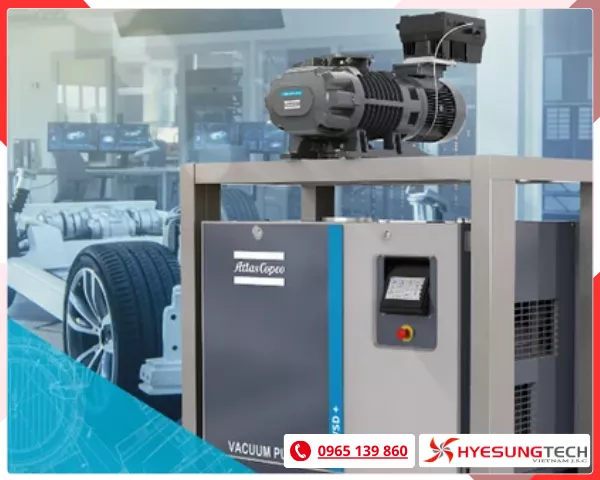

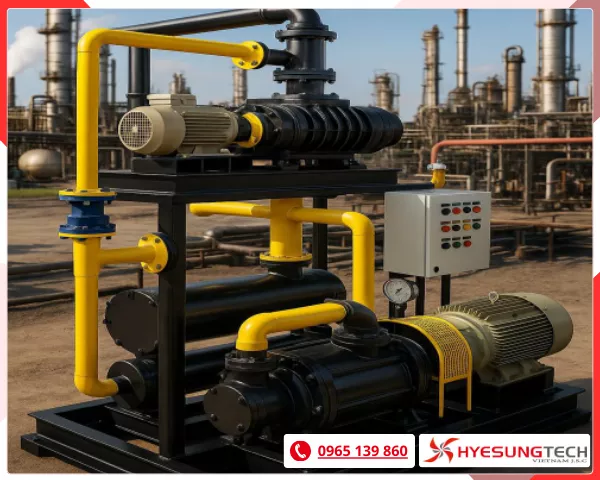

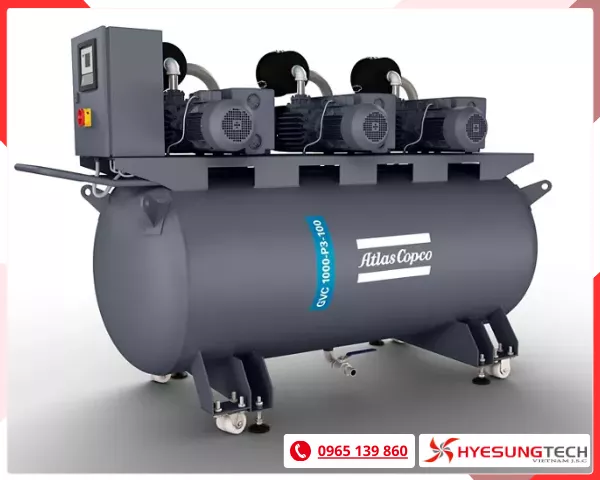

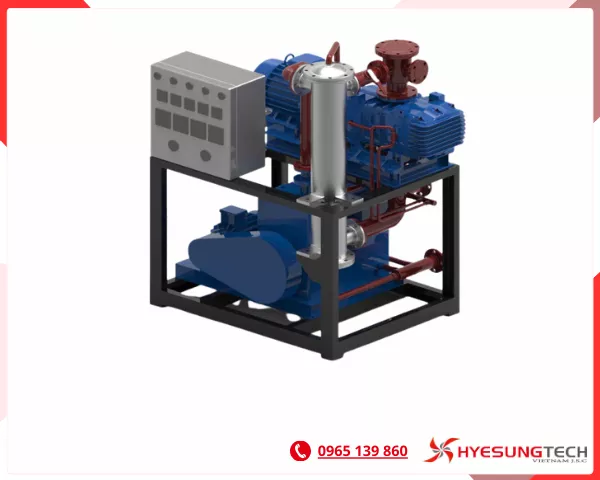

Một số mẫu hệ thống bơm tăng áp chân không công nghiệp tham khảo
Mỗi cấu hình tham khảo bên dưới được thiết kế với lưu lượng hút, dải áp suất làm việc và khả năng chịu tải khí khác nhau, phù hợp với từng quy trình sản xuất cụ thể. Nếu quý anh chị có nhu cầu tư vấn chuyên sâu vui lòng liên hệ 0965 139 860.
