Trong cấu tạo của bơm hút chân không cánh gạt, có một chi tiết nhỏ nhưng lại đóng vai trò quyết định đến hiệu suất và độ bền của toàn bộ hệ thống – chính là cánh than (lá than). Dù không quá nổi bật về hình thức, nhưng đây là bộ phận trực tiếp tham gia vào quá trình tạo chân không, ảnh hưởng đến khả năng hút, độ kín và sự ổn định khi vận hành. Vậy cánh than bơm hút chân không là gì, chúng hoạt động ra sao và giữ vai trò quan trọng như thế nào? Hãy cùng Hyesungtech tìm hiểu chi tiết trong bài viết dưới đây.
Tìm hiểu cánh than bơm hút chân không

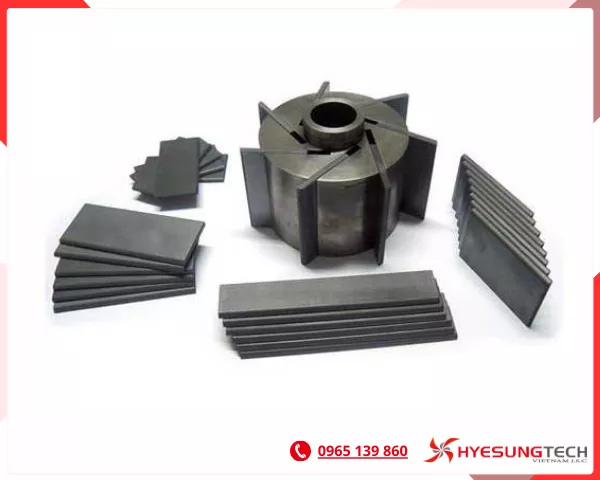

Cánh than bơm hút chân không là gì?
Cánh than bơm hút chân không (lá than) là một bộ phận quan trọng nằm bên trong bơm chân không cánh gạt. Đây là những dạng thanh mỏng, dạng hình chữ nhật, được lắp vào các rãnh trên rotor và có khả năng trượt ra vào trong quá trình bơm hoạt động. Cánh than thường được chế tạo từ vật liệu carbon graphite chuyên dụng, một loại vật liệu có khả năng tự bôi trơn, chịu mài mòn tốt và hoạt động ổn định trong môi trường áp suất thấp. Nhờ đặc tính này, cánh than có thể làm việc liên tục với tốc độ cao mà không gây hư hại lớn đến các bộ phận khác.
Trong quá trình vận hành, khi rotor quay, các cánh than sẽ trượt ra ngoài nhờ lực ly tâm và áp sát vào thành buồng bơm, từ đó chia không gian bên trong thành nhiều khoang kín. Nhờ cơ chế này giúp bơm thực hiện quá trình hút nén xả khí, tạo ra môi trường chân không.

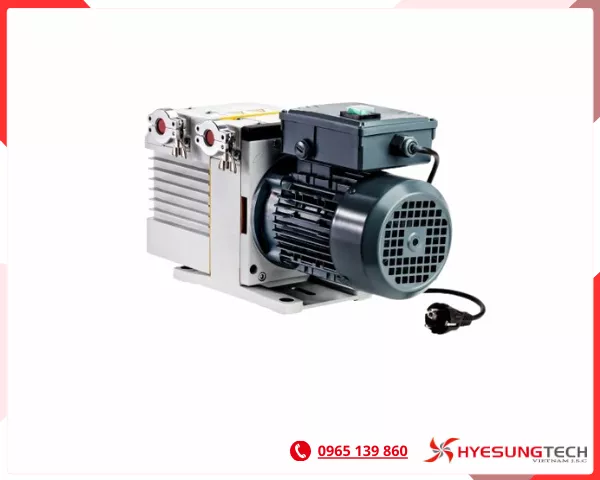

Lá than không xuất hiện trong tất cả các loại bơm hút chân không, mà chủ yếu được sử dụng trong một số dòng bơm hút chân không cánh gạt, bơm chân không cánh gạt khô.
Cấu tạo cơ bản
Nhìn tổng quan, lá than bơm hút chân không có cấu tạo tương đối đơn giản nhưng lại được thiết kế với độ chính xác cao để đảm bảo khả năng làm kín và vận hành ổn định trong môi trường áp suất thấp.
Hình dạng và kích thước:
- Cánh than thường có dạng thanh dẹt, hình chữ nhật
- Bề mặt được gia công phẳng, các cạnh sắc nét để tăng độ kín khi tiếp xúc với thành buồng bơm
- Kích thước (dài, rộng, độ dày) được thiết kế chuẩn xác theo từng model bơm.
Kết cấu vật liệu:
- Thành phần chính là carbon graphite hoặc than ép kỹ thuật
- Một số loại cao cấp được bổ sung phụ gia để tăng độ cứngm giảm mài mòn và cải thiện khả năng chịu nhiệt
Vị trí lắp đặt trong bơm:
- Cánh than được đặt trong các rãnh dọc theo rotor
- Có thể trượt ra vào khi rotor quay
- Số lượng lá than thường từ 2 đến 8 cánh tùy loại bơm
Nguyên lý hoạt động của cánh than
Trong máy bơm chân không cánh gạt, cánh than là bộ phận trực tiếp thực hiện chuyển động làm kín và biến đổi thể tích, đóng vai trò trung tâm trong toàn bộ quá trình tạo chân không. Hoạt động của cánh than chủ yếu dựa trên cơ chế trượt hướng tâm trong rãnh rotor dưới tác động của lực ly tâm và áp suất khí.
Khi rotor quay, mỗi cánh than sẽ không quay cố định cùng rotor mà có xu hướng trượt ra ngoài khỏi rãnh. Dưới tác dụng của lực ly tâm, đầu cánh than luôn được ép sát vào thành trong của stator, tạo thành một tiếp xúc liên tục. Chính chuyển động trượt này cho phép cánh than thích ứng với khoảng cách thay đổi giữa rotor và stator, đồng thời duy trì trạng thái làm kín động trong suốt chu kỳ vận hành.
Tại quá trình quay, cánh than không chỉ trượt ra ngoài mà còn liên tục trượt vào, trượt ra theo chu kỳ. Khi rotor di chuyển đến vùng có khoảng cách nhỏ hơn với stator, cánh than sẽ bị đẩy ngược vào trong rãnh. Ngược lại, khi khoảng cách tăng lên, cánh than lại trượt ra ngoài để duy trì tiếp xúc. Sự chuyển động qua lại này diễn ra với tần suất rất cao, phụ thuộc trực tiếp vào tốc độ quay của rotor.
Một đặc điểm kỹ thuật quan trọng là cánh than luôn đảm nhiệm vai trò tạo vách ngăn động giữa các khoang khí. Khi trượt và ép sát vào stator, cánh than giúp chia không gian bên trong bơm thành các khoang kín riêng biệt. Trong suốt quá trình hoạt động, các khoang này liên tục thay đổi thể tích, nhưng nhờ sự làm kín của cánh than, khí không bị rò rỉ ngược giữa các vùng áp suất khác nhau.

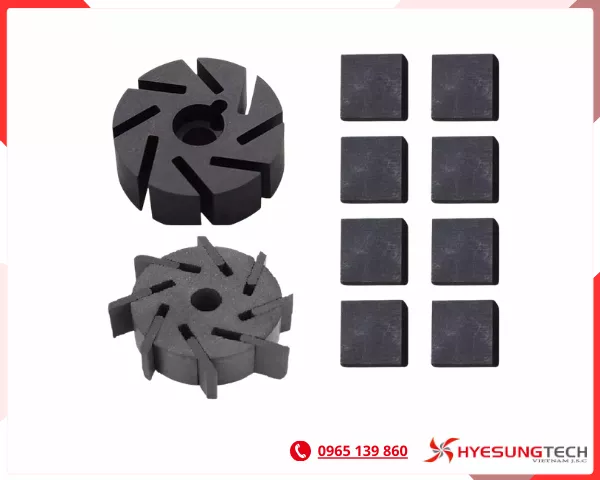

Chức năng của cánh than bơm hút chân không
Chức năng cốt lõi của cánh than là tạo và duy trì quá trình hút chân không. Sự chuyển động trượt và ép sát vào thành buồng bơm, cánh than giúp hình thành các khoang kín có thể thay đổi thể tích. Chính sự biến đổi thể tích này tạo ra chênh lệch áp suất, từ đó hút khí từ bên ngoài vào và đẩy ra ngoài, duy trì trạng thái chân không liên tục trong hệ thống.
Lá than còn đóng vai trò phân chia không gian làm việc trong buồng bơm. Khi rotor quay, các cánh than tạo thành các vách ngăn động, chia buồng bơm thành nhiều khoang riêng biệt. Đảm bảo quá trình vận hành diễn ra theo đúng chu trình thiết kế.
Một chức năng quan trọng khác là đảm bảo độ kín khí giữa rotor và stator. Cánh than luôn được ép sát vào thành buồng bơm, giúp hạn chế tối đa rò rỉ khí giữa các khoang có áp suất khác nhau. Độ kín này là yếu tố quyết định khả năng đạt được mức chân không sâu và ổn định của bơm. Nếu cánh than bị mòn hoặc không còn tiếp xúc tốt, hiệu suất bơm sẽ suy giảm rõ rệt.
Nhờ đặc tính vật liệu carbon graphite, cánh than còn có chức năng giảm ma sát và hỗ trợ bôi trơn trong quá trình vận hành. Bề mặt cánh than bơm hút chân không có khả năng tự bôi trơn, giúp giảm lực ma sát giữa cánh và thành buồng bơm, từ đó hạn chế mài mòn, giảm nhiệt và tăng độ bền cho các chi tiết liên quan.

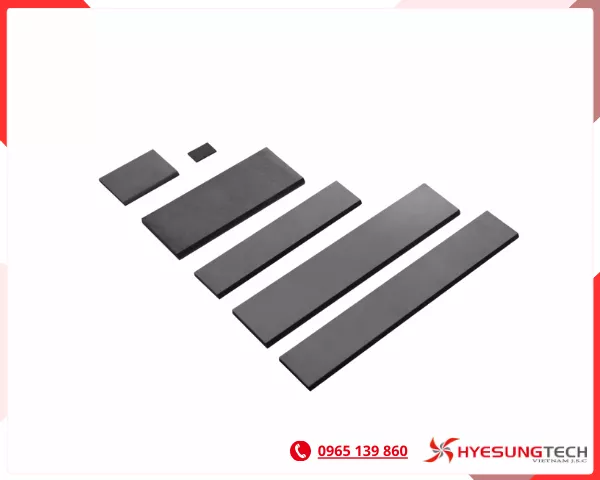

Vai trò quan trọng của lá than trong hệ thống bơm hút chân không
Thứ nhất, lá than có vai trò then chốt trong việc quyết định hiệu suất hút và mức độ chân không đạt được. Nhờ khả năng làm kín động giữa rotor và stator, cánh than giúp duy trì sự chênh lệch áp suất cần thiết để hút khí hiệu quả. Khi cánh than hoạt động tốt, bơm có thể đạt độ chân không sâu, tốc độ hút nhanh và ổn định. Ngược lại, chỉ cần cánh than bị mòn hoặc giảm khả năng tiếp xúc, hiệu suất bơm sẽ suy giảm đáng kể, thậm chí không đạt được áp suất yêu cầu.
Thứ hai, lá than còn ảnh hưởng trực tiếp đến độ bền và tuổi thọ của toàn bộ hệ thống bơm. Cánh than là bộ phận tiếp xúc và ma sát liên tục với thành buồng bơm, do đó nó đóng vai trò như một “lớp đệm” bảo vệ các chi tiết quan trọng như rotor và stator. Nếu sử dụng cánh than chất lượng kém hoặc bị hư hỏng, ma sát sẽ tăng cao, dẫn đến mài mòn nhanh các bề mặt kim loại, làm giảm tuổi thọ của bơm và phát sinh chi phí sửa chữa lớn.
Thứ ba, nó duy trì sự ổn định trong quá trình vận hành. Cánh than giúp đảm bảo các khoang làm việc luôn được làm kín đúng cách, từ đó dòng khí được lưu chuyển ổn định theo thiết kế. Khi cánh than hoạt động không đồng đều (mòn lệch, cong vênh, kẹt rãnh), bơm sẽ xuất hiện các hiện tượng như rung, ồn, dao động áp suất hoặc mất chân không đột ngột, ảnh hưởng đến toàn bộ hệ thống sản xuất.
Thứ tư, lá than bơm chân không còn tác động trực tiếp đến chi phí vận hành và hiệu quả năng lượng. Một bộ cánh than hoạt động tốt sẽ giúp bơm vận hành trơn tru, giảm tải cho động cơ và tối ưu điện năng tiêu thụ. Khi cánh than bị mòn, bơm phải hoạt động với công suất cao hơn để bù lại hiệu suất suy giảm, dẫn đến tiêu hao điện năng lớn hơn và tăng chi phí vận hành dài hạn.
Tư vấn Quý doanh nghiệp sử dụng bơm hút chân không cách gạt
Hãy lựa chọn đúng loại bơm hút chân không cánh gạt để đảm bảo hiệu suất vận hành, độ bền thiết bị và tối ưu chi phí cho hệ thống sản xuất. Dưới đây là một số tiêu chí quan trọng Quý doanh nghiệp cần cân nhắc:
1. Quý doanh nghiệp có yêu cầu mức độ chân không như thế nào?
Nếu cần chân không trung bình, doanh nghiệp có thể sử dụng bơm cánh gạt khô, còn nếu cần chân không sâu, ổn định thì nên sử dụng bơm cánh gạt dùng dầu.
Xem thêm: https://vacuumservices.com.vn/bom-vong-dau/
2. Quý doanh nghiệp vận hành trong môi trường có sạch hoặc yêu cầu không dầu không?
Đối với ngành thực phẩm, y tế, điện tử thì quý khách nên sử dụng bơm cánh gạt khô (không dầu) để đảm bảo môi trường sạch. Đối với môi trường công nghiệp thông thường thì có thể sử dụng bơm cánh gạt dùng dầu để đạt hiệu suất cao hơn.
3. Quý doanh nghiệp có xử lý khí ẩm, hơi nước hoặc hóa chất không?
Nếu hệ thống hút có chứa hơi nước, dung môi, hóa chất cần lựa chọn bơm có khả năng chống ăn mòn, cánh than chất lượng cao, hệ thống tách ẩm hoặc lọc khí phù hợp.
4. Quý doanh nghiệp có yêu cầu vận hành liên tục hay gián đoạn?
Nếu doanh nghiệp cần vận hành liên tục 24/7 thì nên chọn bơm có độ bền cao, cánh than chất lượng tốt, khả năng tản nhiệt tốt.
5. Quý doanh nghiệp có cần tối ưu chi phí đầu tư và vận hành?
Các doanh nghiệp cần tối ưu chi phí đầu tư và vận hành vui lòng liên hệ ngay với Bơm chân không Hyesungtech để được tư vấn và báo giá.
6. Quý doanh nghiệp đã có kế hoạch bảo trì bơm chân không và thay thế cánh than chưa?
Cánh than là bộ phận hao mòn chính của bơm cánh gạt. Vì vậy cần kiểm tra định kỳ, thay thế đúng thời điểm, và hãy thay thế sử dụng cánh than chính hãng hoặc chất lượng cao. Về vấn đề thay thế hãy sử dụng dịch vụ đại tu sửa chữa bơm chân không của chúng tôi.
Hy vọng qua bài viết này, quý anh chị đã hiểu rõ hơn cánh than bơm hút chân không là gì, cũng như nắm được chức năng và vai trò quan trọng của lá than trong quá trình vận hành hệ thống. Từ đó, doanh nghiệp có thể đưa ra định hướng phù hợp trong việc lựa chọn, sử dụng và bảo trì cánh than, góp phần nâng cao hiệu suất và kéo dài tuổi thọ cho bơm hút chân không.
