Trong nhà máy sản xuất, hệ thống bơm hút chân không cần được giám sát liên tục để đảm bảo vận hành ổn định và hạn chế sự cố. Màn hình điều khiển bơm chân không giúp kỹ thuật viên theo dõi nhanh các thông số như áp suất, trạng thái chạy/dừng, thời gian vận hành và cảnh báo lỗi. Với thiết bị này, nhà máy có thể phát hiện bất thường sớm, bảo trì kịp thời và giảm nguy cơ gián đoạn dây chuyền sản xuất.
Màn hình điều khiển bơm chân không là gì?
Màn hình bơm chân không là thiết bị dùng để hiển thị, giám sát và thao tác các thông số vận hành của bơm hút chân không trong nhà máy. Thiết bị này thường được lắp trên tủ điện điều khiển, thân máy hoặc hệ thống điều khiển trung tâm, giúp kỹ thuật viên dễ dàng theo dõi tình trạng hoạt động của bơm trong quá trình sản xuất.
Thông qua màn hình điều khiển chính, nhân viên kỹ thuật vận hành có thể quan sát các thông tin quan trọng như: trạng thái chạy, trạng thái dừng của bơm, áp suất chân không, thời gian vận hành, chế độ tự động hoặc thủ công, cảnh báo lỗi, nhiệt độ, dòng điện động cơ, tần số biến tần và các thông số cài đặt liên quan…

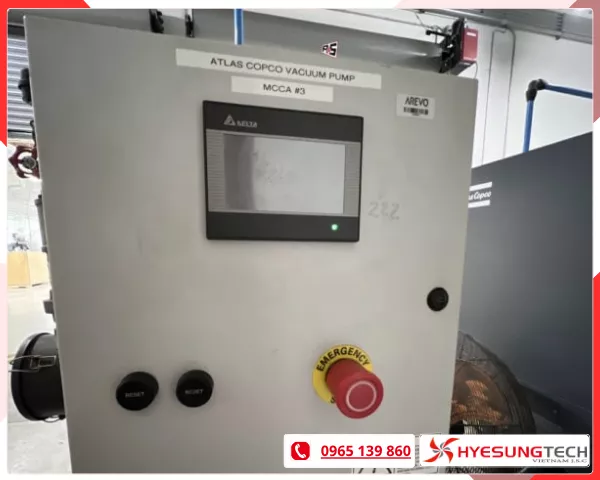

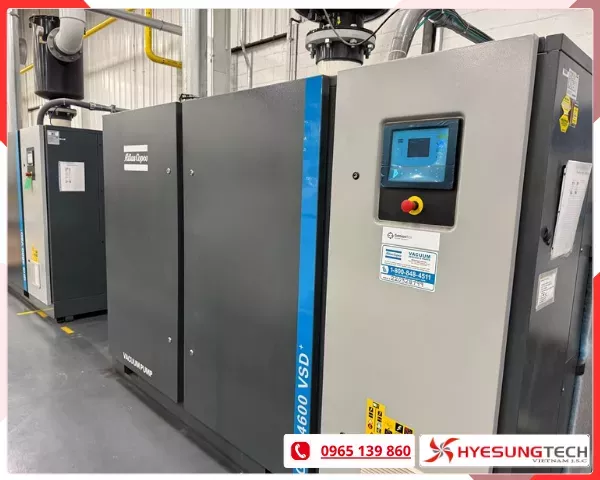

Trong nhiều hệ thống bơm chân không công nghiệp, màn hình điều khiển có thể là màn hình HMI, bảng điều khiển tích hợp, màn hình cảm ứng công nghiệp hoặc bộ hiển thị kết nối với PLC, biến tần và cảm biến áp suất. Nhờ đó, toàn bộ quá trình vận hành của bơm được hiển thị trực quan hơn, giúp nhà máy dễ kiểm soát thiết bị và phát hiện bất thường kịp thời.
Không chỉ có chức năng hiển thị thông số, màn hình điều khiển còn hỗ trợ nhân viên kỹ thuật vận hành cài đặt ngưỡng áp suất, chọn chế độ chạy, theo dõi cảnh báo bảo trì, kiểm tra mã lỗi và điều chỉnh một số thông số kỹ thuật khi cần thiết.
Xem thêm: Bơm chân không là gì? Cấu tạo, nguyên lý hoạt động, chức năng
Vì sao nhà máy cần hệ thống bơm chân không có màn hình điều khiển?
Như mọi người đều biết, hệ thống bơm chân không thường phải vận hành liên tục với yêu cầu ổn định cao. Nếu chỉ kiểm tra bằng phương pháp thủ công, kỹ thuật viên rất khó theo dõi đầy đủ tình trạng hoạt động của bơm, đặc biệt là các thông số như áp suất chân không, nhiệt độ, dòng điện, thời gian chạy máy hoặc cảnh báo lỗi. Do vậy, việc trang bị màn hình theo dõi cho hệ thống bơm chân không giúp nhà máy giám sát thiết bị trực quan hơn, xử lý sự cố nhanh hơn và hạn chế rủi ro dừng dây chuyền ngoài kế hoạch.
Các lợi ích của màn hình bơm hút chân không.
Thứ nhất, màn hình điều khiển giúp người vận hành theo dõi trạng thái hoạt động của bơm một cách rõ ràng. Thay vì phải kiểm tra từng đồng hồ, từng công tắc hoặc từng thiết bị trong tủ điện, kỹ thuật viên có thể quan sát trực tiếp trên màn hình các thông tin như bơm đang chạy hay dừng, đang ở chế độ tự động hay thủ công, áp suất hiện tại có đạt yêu cầu không, hệ thống có đang phát sinh cảnh báo hay không. Màn hình đặc biệt hữu ích với những nhà máy có hệ thống bơm chân không trung tâm hoặc nhiều bơm vận hành cùng lúc.
Thứ hai, màn hình điều khiển còn giúp phát hiện lỗi nhanh hơn khi hệ thống có dấu hiệu bất thường. Một số lỗi thường gặp như quá tải động cơ, áp suất không đạt, nhiệt độ tăng cao, lỗi biến tần, mất pha, lỗi cảm biến hoặc cảnh báo bảo dưỡng có thể được hiển thị trực tiếp trên màn hình. Nhờ đó, kỹ thuật viên có cơ sở để khoanh vùng nguyên nhân ban đầu, giảm thời gian kiểm tra và tránh tình trạng xử lý sai hướng.
Thứ ba, hạn chế tối đa thời gian dừng máy. Khi hệ thống bơm chân không có màn hình điều khiển, đội ngũ kỹ thuật có thể rút ngắn thời gian xử lý sự cố, nhanh chóng nhận biết vấn đề đang nằm ở bơm, cảm biến, biến tần, tủ điện hay hệ thống đường ống. Việc này giúp giảm nguy cơ gián đoạn sản xuất, hạn chế ảnh hưởng đến tiến độ đơn hàng và giảm chi phí phát sinh do dừng dây chuyền.
Thứ tư, màn hình còn hỗ trợ bảo trì phòng ngừa. Thông qua các dữ liệu như số giờ vận hành, lịch bảo dưỡng, cảnh báo thay dầu, thay lọc hoặc kiểm tra định kỳ, nhà máy có thể chủ động lên kế hoạch bảo trì ngay trong bảng điều khiển.
Thứ năm, khả năng tối ưu hiệu suất vận hành và tiết kiệm năng lượng. Khi kết hợp với cảm biến áp suất, biến tần và bộ điều khiển tự động, màn hình điều khiển giúp người vận hành theo dõi mức chân không thực tế, điều chỉnh chế độ chạy phù hợp với nhu cầu sản xuất. Nhờ đó, bơm có thể hạn chế chạy quá tải, giảm thời gian chạy không cần thiết, duy trì áp suất ổn định và tiết kiệm điện năng tốt hơn.

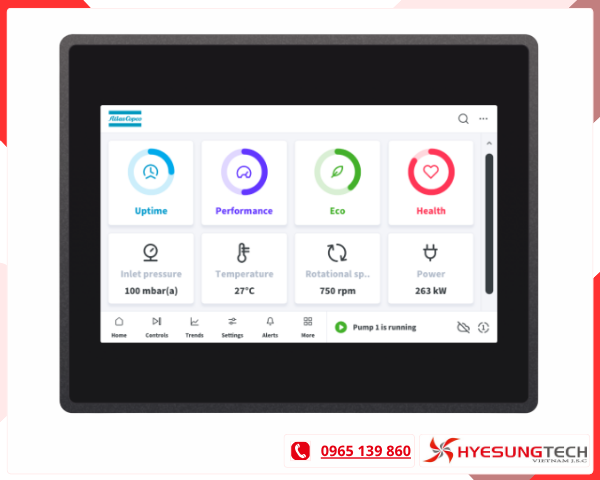

Những thông số thường hiển thị trên màn hình điều khiển bơm chân không
Tùy theo từng dòng bơm, cấu hình tủ điện và mức độ tự động hóa của nhà máy, màn hình điều khiển bơm chân không có thể hiển thị nhiều nhóm thông số khác nhau. Các thông số này giúp kỹ thuật viên theo dõi tình trạng vận hành, phát hiện bất thường và điều chỉnh hệ thống phù hợp với yêu cầu sản xuất thực tế.
| Nhóm thông số | Thông số hiển thị | Đơn vị thường gặp | Ý nghĩa / Vai trò |
|---|---|---|---|
| Trạng thái vận hành | Trạng thái chạy / dừng bơm | ON/OFF, RUN/STOP | Cho biết bơm đang hoạt động hay đang ngừng |
| Chế độ vận hành tự động / thủ công | Auto/Manual | Giúp người vận hành biết hệ thống đang chạy tự động hay điều khiển bằng tay | |
| Trạng thái sẵn sàng hoạt động | Ready/Not Ready | Cho biết hệ thống đã đủ điều kiện để khởi động hay chưa | |
| Trạng thái chờ khởi động | Standby | Bơm đang ở chế độ chờ và có thể khởi động khi đạt điều kiện cài đặt | |
| Trạng thái dừng khẩn cấp | Emergency Stop, E-Stop | Cảnh báo hệ thống đang bị ngắt bởi nút dừng khẩn cấp | |
| Trạng thái lỗi tổng | Alarm, Fault, Error | Cho biết hệ thống đang có lỗi cần kiểm tra | |
| Chế độ chạy theo áp suất | Pressure Control | Bơm tự động chạy/dừng hoặc điều chỉnh theo mức áp suất cài đặt | |
| Chế độ chạy liên tục | Continuous Running | Bơm vận hành liên tục theo yêu cầu sản xuất | |
| Chế độ chạy luân phiên | Alternation Mode | Dùng cho hệ thống nhiều bơm, giúp phân bổ thời gian hoạt động đều hơn | |
| Áp suất chân không | Áp suất chân không hiện tại | mbar, Pa, kPa, Torr, bar | Theo dõi mức chân không thực tế trong hệ thống |
| Áp suất cài đặt | mbar, Pa, kPa, Torr, bar | Mức áp suất mục tiêu cần duy trì trong quá trình vận hành | |
| Ngưỡng áp suất khởi động bơm | mbar, Pa, kPa, Torr, bar | Khi áp suất đạt ngưỡng này, hệ thống có thể tự động khởi động bơm | |
| Ngưỡng áp suất dừng bơm | mbar, Pa, kPa, Torr, bar | Khi áp suất đạt mức yêu cầu, hệ thống có thể tự động dừng bơm | |
| Ngưỡng cảnh báo áp suất cao | mbar, Pa, kPa, Torr, bar | Cảnh báo khi áp suất không đạt mức chân không mong muốn | |
| Ngưỡng cảnh báo áp suất thấp | mbar, Pa, kPa, Torr, bar | Cảnh báo khi áp suất vượt quá giới hạn cài đặt hoặc hệ thống vận hành bất thường | |
| Độ dao động áp suất | mbar, Pa, kPa | Giúp đánh giá độ ổn định của hệ thống chân không | |
| Tốc độ đạt chân không | mbar/phút, Pa/s | Cho biết khả năng tạo chân không của bơm trong một khoảng thời gian | |
| Thời gian vận hành | Tổng số giờ chạy của bơm | giờ | Hỗ trợ theo dõi tuổi thọ thiết bị và lập kế hoạch bảo dưỡng |
| Thời gian chạy trong ca sản xuất | giờ, phút | Giúp đánh giá tần suất hoạt động của bơm theo từng ca | |
| Thời gian chạy theo chu kỳ | giây, phút, giờ | Theo dõi thời gian bơm hoạt động trong từng chu kỳ sản xuất | |
| Thời gian chờ khởi động | giây, phút | Giúp kiểm soát thời gian trễ trước khi bơm bắt đầu chạy | |
| Thời gian trễ dừng bơm | giây, phút | Tránh tình trạng bơm đóng/ngắt liên tục khi áp suất dao động | |
| Thời gian còn lại đến kỳ bảo dưỡng | giờ, ngày | Nhắc lịch kiểm tra, thay dầu, thay lọc hoặc bảo trì định kỳ | |
| Động cơ / biến tần | Tần số biến tần | Hz | Cho biết tốc độ vận hành của động cơ khi dùng biến tần |
| Dòng điện động cơ | A | Theo dõi tải làm việc của bơm, phát hiện quá tải hoặc bất thường | |
| Điện áp cấp | V | Kiểm tra nguồn điện cấp cho động cơ hoặc tủ điều khiển | |
| Công suất tiêu thụ | kW, W | Đánh giá mức tiêu thụ điện năng của bơm | |
| Tốc độ động cơ | rpm | Cho biết tốc độ quay của động cơ hoặc trục bơm | |
| Tải động cơ | % | Đánh giá mức tải hiện tại so với công suất định mức | |
| Trạng thái biến tần | Run, Stop, Fault | Theo dõi biến tần đang hoạt động bình thường hay phát sinh lỗi | |
| Mã lỗi biến tần | Error code | Hỗ trợ kỹ thuật viên xác định nguyên nhân lỗi từ biến tần | |
| Nhiệt độ vận hành | Nhiệt độ dầu bơm | °C | Đánh giá tình trạng dầu bôi trơn và khả năng làm mát |
| Nhiệt độ buồng bơm | °C | Theo dõi nhiệt độ khu vực làm việc chính của bơm | |
| Nhiệt độ động cơ | °C | Phát hiện nguy cơ quá nhiệt hoặc quá tải động cơ | |
| Nhiệt độ tủ điện | °C | Giúp kiểm soát điều kiện làm việc của thiết bị điện, PLC, biến tần | |
| Ngưỡng cảnh báo quá nhiệt | °C | Mức nhiệt độ giới hạn để hệ thống phát cảnh báo hoặc tự dừng bảo vệ | |
| Lưu lượng / hiệu suất | Lưu lượng hút | m³/h, L/s, CFM | Cho biết khả năng hút của bơm trong quá trình vận hành |
| Lưu lượng khí qua hệ thống | m³/h, L/min | Theo dõi lượng khí đi qua đường ống hoặc cụm hút | |
| Hiệu suất vận hành | % | Đánh giá khả năng làm việc thực tế của bơm so với yêu cầu | |
| Mức tải hệ thống | % | Cho biết hệ thống đang hoạt động ở mức tải thấp, trung bình hay cao | |
| Dầu bơm / bôi trơn | Mức dầu bơm | %, High/Low | Theo dõi lượng dầu trong bơm, tránh thiếu dầu khi vận hành |
| Cảnh báo thiếu dầu | Low Oil, Alarm | Cảnh báo nguy cơ thiếu dầu bôi trơn, có thể gây nóng máy hoặc hư hỏng | |
| Cảnh báo thay dầu | giờ, ngày, Alarm | Nhắc thời điểm cần thay dầu bơm chân không | |
| Áp suất dầu nếu có | bar, kPa | Theo dõi áp suất dầu trong hệ thống bôi trơn | |
| Nhiệt độ dầu | °C | Kiểm soát tình trạng dầu khi bơm vận hành liên tục | |
| Bộ lọc / phụ kiện | Trạng thái lọc gió | Normal/Blocked | Phát hiện lọc gió bị bẩn hoặc tắc |
| Trạng thái lọc dầu | Normal/Blocked | Cảnh báo lọc dầu cần kiểm tra hoặc thay thế | |
| Trạng thái lọc tách dầu | Normal/Blocked | Giúp hạn chế tình trạng hao dầu, khói dầu hoặc giảm hiệu suất | |
| Cảnh báo tắc lọc | Alarm, Fault | Nhắc kỹ thuật viên kiểm tra và vệ sinh hoặc thay lọc | |
| Cảnh báo lỗi | Lỗi quá tải động cơ | Alarm, Fault | Cảnh báo động cơ đang làm việc vượt tải cho phép |
| Lỗi quá nhiệt | Alarm, Fault | Cảnh báo nhiệt độ bơm, dầu hoặc động cơ vượt ngưỡng an toàn | |
| Lỗi áp suất không đạt | Alarm, Fault | Cho biết hệ thống không đạt mức chân không yêu cầu | |
| Lỗi biến tần | Error code, Fault | Biến tần gặp sự cố, cần kiểm tra mã lỗi và nguyên nhân | |
| Lỗi cảm biến áp suất | Sensor Fault | Cảnh báo tín hiệu áp suất không chính xác hoặc bị mất | |
| Lỗi cảm biến nhiệt độ | Sensor Fault | Cảnh báo cảm biến nhiệt độ hỏng, mất tín hiệu hoặc sai lệch | |
| Mất pha / ngược pha | Phase Loss, Phase Reverse | Cảnh báo lỗi nguồn điện có thể gây hỏng động cơ | |
| Lỗi truyền thông PLC/HMI | Communication Error | Mất kết nối giữa màn hình, PLC, biến tần hoặc thiết bị điều khiển | |
| Lỗi dừng khẩn cấp | E-Stop Alarm | Hệ thống đang bị dừng bởi nút khẩn cấp hoặc mạch an toàn | |
| Cảnh báo rò rỉ hệ thống | Leak Alarm | Cho biết hệ thống có thể bị hở đường ống, van hoặc điểm kết nối | |
| Thông số cài đặt | Ngưỡng áp suất khởi động | mbar, Pa, kPa, Torr, bar | Cài đặt mức áp suất để bơm tự động chạy |
| Ngưỡng áp suất dừng | mbar, Pa, kPa, Torr, bar | Cài đặt mức áp suất để bơm tự động dừng | |
| Dải áp suất làm việc | mbar, Pa, kPa, Torr, bar | Xác định phạm vi áp suất phù hợp cho dây chuyền sản xuất | |
| Thời gian trễ khởi động | giây, phút | Hạn chế khởi động đột ngột hoặc khởi động sai thời điểm | |
| Thời gian trễ dừng | giây, phút | Tránh đóng/ngắt liên tục khi áp suất dao động nhỏ | |
| Ngưỡng cảnh báo nhiệt độ | °C | Cài đặt mức nhiệt độ để phát cảnh báo hoặc dừng bảo vệ | |
| Chế độ vận hành | Auto/Manual/Remote | Lựa chọn cách điều khiển hệ thống theo nhu cầu sử dụng | |
| Thứ tự chạy bơm | Pump 1/Pump 2/Pump 3 | Dùng cho hệ thống nhiều bơm, giúp phân chia tải vận hành | |
| Lịch bảo dưỡng | giờ, ngày, chu kỳ | Cài đặt thời điểm nhắc bảo dưỡng định kỳ | |
| Kết nối thiết bị | Trạng thái kết nối PLC | Online/Offline | Kiểm tra PLC có đang kết nối ổn định với màn hình hay không |
| Trạng thái kết nối HMI | Online/Offline | Theo dõi tình trạng màn hình giao tiếp với hệ thống điều khiển | |
| Trạng thái cảm biến áp suất | Online/Offline, Signal | Kiểm tra tín hiệu từ cảm biến áp suất | |
| Trạng thái cảm biến nhiệt độ | Online/Offline, Signal | Kiểm tra tín hiệu từ cảm biến nhiệt độ | |
| Trạng thái biến tần | Online/Offline, Run/Fault | Theo dõi biến tần có đang giao tiếp và vận hành bình thường không | |
| Trạng thái van điện từ | ON/OFF, Open/Close | Cho biết van đang đóng, mở hoặc gặp lỗi điều khiển | |
| Trạng thái công tắc áp suất | ON/OFF | Kiểm tra tín hiệu điều khiển từ công tắc áp suất | |
| Bảo trì | Cảnh báo thay dầu | giờ, ngày, Alarm | Nhắc kỹ thuật viên thay dầu đúng thời điểm |
| Cảnh báo thay lọc gió | giờ, ngày, Alarm | Nhắc kiểm tra hoặc thay lọc gió định kỳ | |
| Cảnh báo thay lọc dầu | giờ, ngày, Alarm | Nhắc kiểm tra hoặc thay lọc dầu | |
| Cảnh báo thay lọc tách dầu | giờ, ngày, Alarm | Hạn chế hao dầu, khói dầu và giảm hiệu suất bơm | |
| Số giờ còn lại đến kỳ bảo dưỡng | giờ | Giúp nhà máy chủ động kế hoạch bảo trì phòng ngừa | |
| Lịch sử lỗi | Mã lỗi, thời gian | Hỗ trợ truy xuất nguyên nhân sự cố và đánh giá tình trạng thiết bị | |
| Lịch sử vận hành | giờ, ngày, chu kỳ | Giúp theo dõi quá trình hoạt động của bơm trong dài hạn |
Xem thêm: Thông số bơm hút chân không cơ bản cần biết

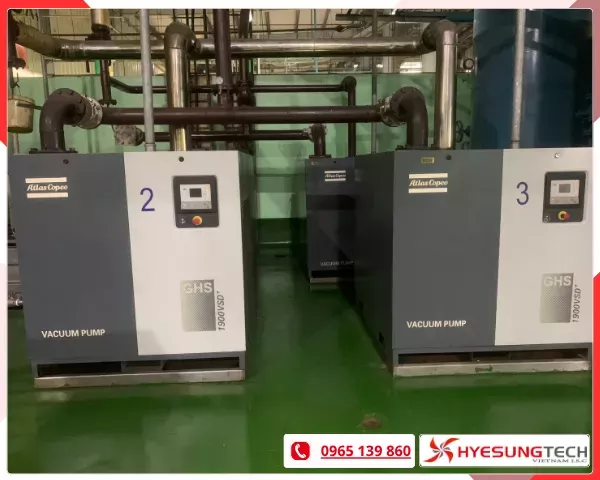

Hyesungtech cung cấp giải pháp kỹ thuật chân không có tích hợp giám sát cho nhà máy
Với kinh nghiệm hơn 10 năm trong lĩnh vực bơm hút chân không và hệ thống chân không công nghiệp, Hyesungtech cung cấp giải pháp kỹ thuật chân không có tích hợp giám sát, phù hợp cho các nhà máy sản xuất cần theo dõi thiết bị ổn định, kiểm soát thông số vận hành và hạn chế rủi ro dừng máy ngoài kế hoạch.
Công ty Hyesungtech tư vấn giải pháp theo nhu cầu thực tế của từng nhà máy. Đội ngũ kỹ thuật sẽ khảo sát tình trạng hệ thống, kiểm tra yêu cầu về lưu lượng hút, mức chân không, thời gian vận hành, môi trường làm việc và đặc thù dây chuyền sản xuất để đề xuất cấu hình phù hợp. Nhờ đó, nhà máy có thể lựa chọn được máy bơm chân không công nghiệp đúng công suất, đúng ứng dụng và dễ theo dõi trong quá trình vận hành.
Các giải pháp chân không do Hyesungtech tư vấn và thi công có thể tích hợp màn hình điều khiển, tủ điện, cảm biến áp suất, biến tần, PLC/HMI và hệ thống cảnh báo lỗi. Thông qua màn hình giám sát, kỹ thuật viên có thể theo dõi các thông số quan trọng như áp suất chân không, trạng thái chạy/dừng, chế độ Auto/Manual, số giờ vận hành, cảnh báo quá tải, lỗi biến tần, cảnh báo áp suất bất thường hoặc lịch bảo dưỡng định kỳ.
Bên cạnh giải pháp lắp đặt mới, bơm hút chân không Hyesungtech còn hỗ trợ kiểm tra, sửa chữa, bảo dưỡng và nâng cấp hệ thống bơm chân không hiện có. Đối với các nhà máy đang sử dụng bơm nhưng chưa có màn hình giám sát hoặc hệ thống điều khiển chưa tối ưu, Hyesungtech có thể tư vấn phương án cải tiến phù hợp, giúp việc theo dõi vận hành trở nên trực quan hơn, giảm phụ thuộc vào kiểm tra thủ công và nâng cao hiệu quả quản lý thiết bị.
