Quý anh chị đang tìm hiểu về van chân không nhưng chưa rõ thiết bị này là gì, có cấu tạo ra sao và hoạt động theo nguyên lý nào? Đây là những kiến thức quan trọng nếu quý vị đang làm việc với hệ thống bơm hút chân không hoặc muốn lựa chọn thiết bị phù hợp. Bài viết dưới đây của bơm chân không Hyesungtech sẽ giúp mọi người hiểu rõ từ khái niệm van chân không là gì, cấu tạo đến nguyên lý hoạt động của van một cách chi tiết và dễ hiểu. Cùng theo dõi nhé!

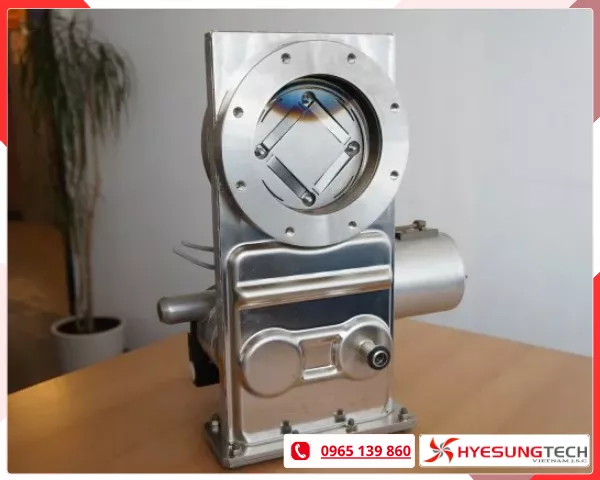

Van chân không là gì?
Van chân không là thiết bị chuyên dụng dùng để đóng, mở hoặc điều tiết dòng khí trong môi trường áp suất thấp (môi trường chân không). Phụ kiện này là thành phần quan trọng trong các hệ thống bơm hút chân không, giúp kiểm soát dòng khí và duy trì mức chân không ổn định theo yêu cầu vận hành.
Trong các hệ thống chân không công nghiệp, van chân không được xem là một trong những thiết bị kiểm soát quan trọng bậc nhất, đóng vai trò điều hướng và duy trì trạng thái của toàn bộ hệ thống. Không giống như các loại van thông thường hoạt động trong điều kiện áp suất dương, van chân không phải làm việc trong môi trường đặc thù, những không gian chỉ cần một rò rỉ nhỏ cũng có thể làm phá vỡ trạng thái chân không.
Trong thực tế vận hành, bộ phận van đảm nhiệm nhiều vai trò quan trọng như kiểm soát dòng khí đi qua từng khu vực của hệ thống, ngăn chặn hiện tượng khí hồi ngược về bơm, cũng như hỗ trợ điều chỉnh mức áp suất theo yêu cầu công nghệ. Nhờ đó, van giúp bảo vệ bơm chân không, hạn chế tổn thất năng lượng và đảm bảo hiệu suất vận hành tối ưu.
Ngoài ra, van chân không còn đóng vai trò như một “điểm cô lập” trong hệ thống. Khi cần bảo trì hoặc kiểm tra một khu vực cụ thể, kỹ thuật viên có thể sử dụng van để tách riêng khu vực đó mà không làm ảnh hưởng đến toàn bộ hệ thống. Đây là yếu tố đặc biệt quan trọng trong các dây chuyền sản xuất liên tục hoặc môi trường yêu cầu độ ổn định cao như điện tử, y tế, thực phẩm…

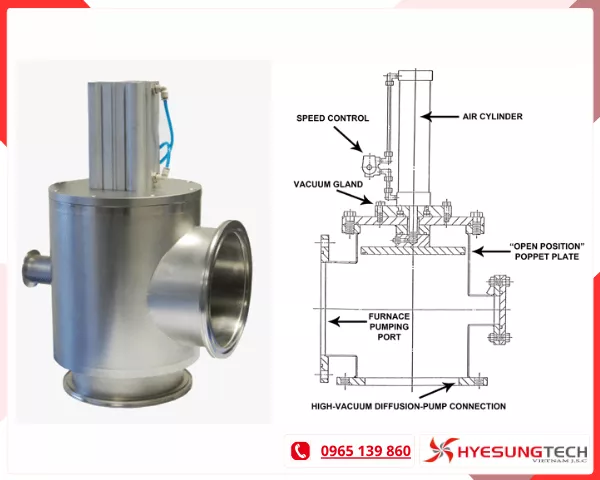

Cấu tạo van chân không
Để hiểu rõ cách van chân không vận hành và đảm bảo độ kín trong hệ thống, trước hết cần nắm được các bộ phận cấu thành nên thiết bị này. Mặc dù có nhiều biến thể khác nhau (van bi, van bướm, van điện từ…), nhưng về cơ bản, cấu tạo van chân không bao gồm các thành phần chính sau:
Các bộ phận chính của van chân không:
- Thân van
- Bộ phận đóng/mở
- Trục van
- Gioăng làm kín
- Bộ điều khiển
- Các cổng chức năng
Phần thân van là phần kết cấu chính, chịu trách nhiệm bao bọc và liên kết toàn bộ các bộ phận. Trong môi trường chân không, thân van phải đảm bảo độ kín cao, không biến dạng và chống ăn mòn tốt. Vì vậy, vật liệu thường là inox hoặc hợp kim nhôm với độ gia công chính xác cao.
Bộ phận đóng mở là thành phần trực tiếp kiểm soát dòng khí đi qua van. Tùy theo thiết kế, nó có thể là bi, đĩa hoặc màng. Khi thay đổi vị trí, bộ phận này sẽ quyết định trạng thái đóng kín hoàn toàn hoặc cho phép dòng khí đi qua.
Trục van đóng vai trò truyền động từ bộ điều khiển đến bộ phận đóng mở. Vị trí trục xuyên qua thân van phải được làm kín tuyệt đối bằng các vòng đệm chuyên dụng để tránh rò rỉ khí.
Gioăng làm kín là yếu tố then chốt trong toàn bộ cấu tạo. Gioăng giúp đảm bảo không có không khí bên ngoài xâm nhập vào hệ thống. Các vật liệu như Viton, PTFE hay NBR được lựa chọn tùy theo điều kiện nhiệt độ và môi trường làm việc.
Bộ điều khiển cho phép vận hành van theo nhiều hình thức khác nhau như thủ công, điện hoặc khí nén. Trong các hệ thống tự động, bộ điều khiển giúp van đóng mở nhanh, chính xác và đồng bộ với toàn bộ dây chuyền.
Nguyên lý hoạt động của van chân không
Trong một hệ thống chân không, dòng khí luôn có xu hướng di chuyển từ nơi có áp suất cao (môi trường bên ngoài) về nơi có áp suất thấp (buồng chân không). Van chân không đóng vai trò như một “cổng kiểm soát”, cho phép hoặc ngăn chặn dòng khí này tùy theo trạng thái vận hành. Khi van ở trạng thái mở, bộ phận đóng/mở (bi, đĩa hoặc màng) dịch chuyển ra khỏi vị trí chắn, tạo ra đường dẫn cho dòng khí đi từ hệ thống vào bơm hút chân không. Ngược lại, khi van ở trạng thái đóng, bộ phận này ép chặt vào bề mặt làm kín, ngăn hoàn toàn dòng khí đi qua, từ đó giữ ổn định mức chân không trong hệ thống.
Chu trình hoạt động:
- Khi hệ thống bắt đầu vận hành, khí nén được cấp vào → van mở → bơm hút bắt đầu hoạt động.
- Dòng khí từ buồng chân không đi qua van → vào bơm → bị hút ra ngoài
- Khi đạt mức chân không yêu cầu hoặc dừng hệ thống → ngắt khí nén → van đóng
- Cổng xả giải phóng khí dư → van trở về trạng thái kín → giữ chân không ổn định

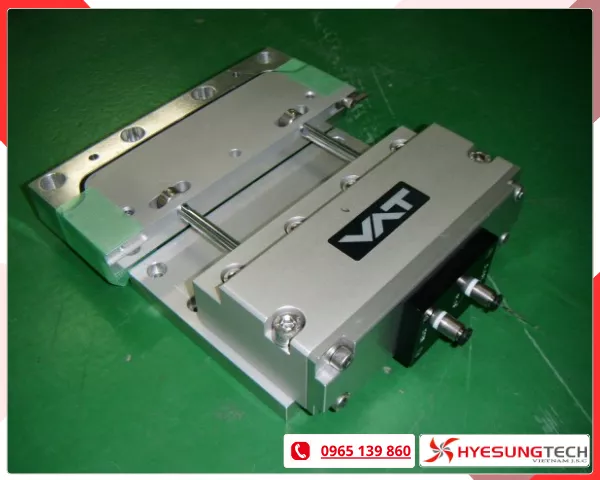

Ứng dụng của van chân không
Trong các hệ thống công nghiệp hiện đại, van chân không đóng vai trò kiểm soát dòng khí và là thiết bị then chốt giúp đảm bảo độ ổn định và hiệu suất của toàn bộ quy trình sản xuất. Nhờ khả năng làm việc trong môi trường áp suất thấp với độ kín cao, van chân không được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.
Chúng ta có thể kể đến một số ứng dụng như:
- Hệ thống đóng gói hút chân không
- Bảo quản thực phẩm (thịt, hải sản, rau củ)
- Máy đóng gói tự động
- Buồng chân không
- Thiết bị phân tích mẫu
- Máy ly tâm, hệ thống hút khí
- Sản xuất vi mạch, chip
- Buồng chân không công nghệ cao
- Điều khiển đóng và mở dòng khí
- Ngăn dòng khí hồi ngược
- Cô lập từng khu vực hệ thống
- Hệ thống gắp sản phẩm bằng hút chân không
- Dây chuyền pick & place
- Robot đóng gói
- Ép định hình chân không
- …
Hy vọng bài viết này đã giúp quý anh chị hiểu rõ van chân không là gì, cấu tạo và nguyên lý hoạt động của thiết bị này trong hệ thống thực tế. Qua đó, mọi người có thể dễ dàng lựa chọn và sử dụng van chân không phù hợp với nhu cầu của nhà máy. Cảm ơn đã theo dõi bài viết, nếu có thắc mắc hoặc cần tư vấn thêm, đừng ngần ngại liên hệ với Hyesungtech!
