Trong các dây chuyền sản xuất hiện đại, robot tự động hóa được sử dụng rộng rãi để gắp, di chuyển, phân loại, đóng gói và xếp sản phẩm. Để thực hiện các thao tác này một cách nhanh chóng và chính xác, robot cần một hệ thống đầu gắp ổn định, an toàn và phù hợp với nhiều loại vật liệu.

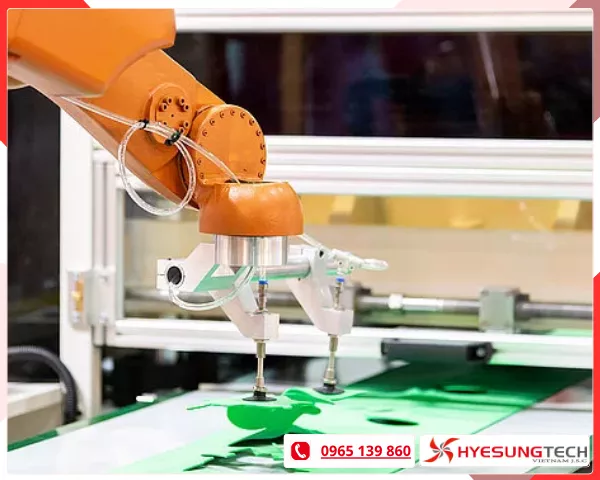

Còn bơm hút chân không là thiết bị giúp robot tạo lực hút để giữ chắc sản phẩm trong quá trình thao tác. Nhờ kết hợp với giác hút, van điều khiển và cảm biến áp suất, robot có thể xử lý hiệu quả các sản phẩm như thùng carton, khay nhựa, túi bao bì, tấm kính, tấm gỗ, linh kiện điện tử hoặc sản phẩm đóng gói.
Vậy vì sao robot tự động hóa cần bơm hút chân không và thiết bị này mang lại lợi ích gì cho dây chuyền sản xuất? Hãy cùng Hyesungtech tìm hiểu chi tiết trong bài viết dưới đây.
Bơm hút chân không trong robot tự động hóa là gì?
Bơm hút chân không trong robot tự động hóa là thiết bị có nhiệm vụ tạo ra áp suất thấp hơn áp suất khí quyển (áp suất âm) nhằm sinh lực hút phục vụ các thao tác gắp, giữ, nâng hạ và di chuyển sản phẩm. Bơm chân không là một trong những thành phần quan trọng của hệ thống robot công nghiệp hiện đại, đặc biệt trong các ứng dụng pick and place, đóng gói, xếp pallet, cấp phôi tự động, xử lý vật liệu và sản xuất linh kiện điện tử.
Khác với cơ cấu kẹp cơ khí truyền thống chỉ phù hợp với một số hình dạng sản phẩm nhất định, công nghệ hút chân không cho phép robot tiếp xúc và giữ vật thể thông qua chênh lệch áp suất. Khi bơm hút chân không tạo ra vùng áp suất thấp tại giác hút (vacuum suction cup), áp suất khí quyển bên ngoài sẽ tạo lực ép lên bề mặt sản phẩm, giúp vật thể được giữ chắc chắn trong suốt quá trình thao tác. Nhờ nguyên lý này, robot có thể xử lý hiệu quả nhiều loại sản phẩm có kích thước, hình dạng và vật liệu khác nhau mà không cần thay đổi cơ cấu gắp quá phức tạp.

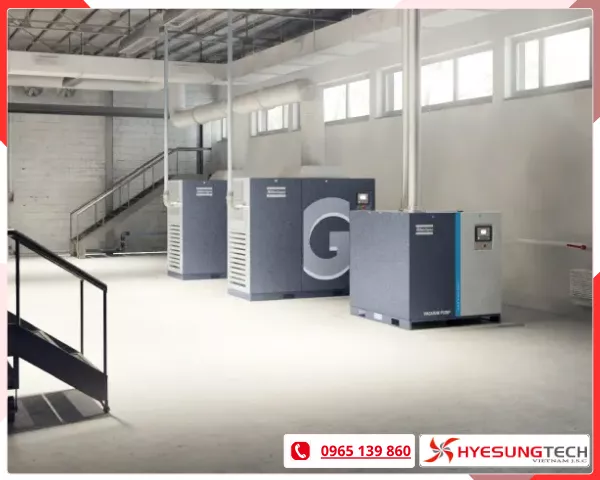

Một hệ thống hút chân không cho robot công nghiệp thường bao gồm các thành phần chính như bơm hút chân không, giác hút chân không, van điện từ, bộ lọc, cảm biến chân không, bình tích áp và hệ thống điều khiển. Trong quá trình vận hành, bộ điều khiển sẽ gửi tín hiệu kích hoạt bơm hoặc bộ tạo chân không. Áp suất âm được tạo ra và truyền qua đường ống đến giác hút, hình thành lực hút cần thiết để giữ sản phẩm. Sau khi robot hoàn thành quá trình di chuyển, van xả sẽ được kích hoạt để cân bằng áp suất, giúp sản phẩm được nhả ra nhanh chóng và chính xác tại vị trí mong muốn.
Hệ thống bơm hút chân không có khả năng đáp ứng tốt các yêu cầu về tốc độ, độ chính xác và tính linh hoạt trong sản xuất tự động. Hệ thống này đặc biệt hiệu quả đối với các sản phẩm có bề mặt phẳng hoặc dễ hư hỏng như tấm kính, tấm kim loại mỏng, gỗ công nghiệp, bao bì carton, màng nhựa, linh kiện điện tử, khay thực phẩm và nhiều loại vật liệu khác. So với phương pháp kẹp cơ khí, lực hút chân không giúp giảm nguy cơ trầy xước, biến dạng hoặc làm hỏng sản phẩm trong quá trình vận chuyển.

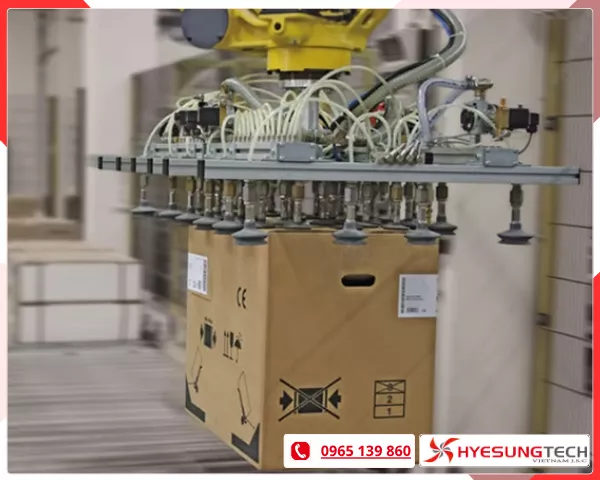

Nguyên lý robot gắp sản phẩm bằng chân không
Robot gắp sản phẩm bằng chân không hoạt động dựa trên nguyên lý chênh lệch áp suất giữa bên trong giác hút và môi trường bên ngoài. Khi bơm hút chân không hoặc bộ tạo chân không hoạt động, không khí bên trong giác hút và đường ống được hút ra ngoài, tạo ra vùng áp suất thấp. Lúc này, áp suất khí quyển bên ngoài sẽ ép sản phẩm áp sát vào giác hút, giúp robot giữ chắc vật thể trong quá trình nâng hạ, di chuyển hoặc định vị.
Quá trình này thường bắt đầu khi cánh tay robot di chuyển đầu gắp đến đúng vị trí của sản phẩm. Sau khi giác hút tiếp xúc với bề mặt vật thể, hệ thống điều khiển sẽ kích hoạt bơm hút chân không hoặc van cấp chân không. Không khí tại khu vực tiếp xúc giữa giác hút và sản phẩm được rút ra, tạo lực hút đủ lớn để giữ sản phẩm. Khi cảm biến chân không xác nhận áp suất đã đạt mức an toàn, robot mới bắt đầu nâng sản phẩm lên và di chuyển đến vị trí tiếp theo trong dây chuyền.
Trong suốt quá trình di chuyển, lực hút chân không phải được duy trì ổn định để tránh hiện tượng sản phẩm bị trượt, lệch vị trí hoặc rơi khỏi đầu gắp. Đối với các hệ thống robot tốc độ cao, cảm biến áp suất và van điều khiển đóng vai trò rất quan trọng. Chúng giúp theo dõi trạng thái hút theo thời gian thực, phát hiện rò rỉ khí, cảnh báo mất áp suất và đảm bảo robot chỉ thao tác khi sản phẩm đã được giữ chắc chắn.
Khi robot đưa sản phẩm đến vị trí cần đặt, hệ thống sẽ thực hiện bước nhả sản phẩm. Lúc này, van chân không được đóng lại, đồng thời van xả khí hoặc van thổi khí được kích hoạt để đưa không khí trở lại giác hút. Áp suất giữa bên trong và bên ngoài giác hút được cân bằng, lực hút mất đi và sản phẩm được nhả ra khỏi đầu gắp. Nhờ cơ chế này, robot có thể đặt sản phẩm đúng vị trí, hạn chế va đập và đảm bảo độ chính xác cao trong từng chu kỳ làm việc.
Có thể tóm tắt nguyên lý robot gắp sản phẩm bằng chân không qua 5 bước cơ bản: robot di chuyển đến vị trí sản phẩm, giác hút tiếp xúc với bề mặt sản phẩm, bơm hút chân không tạo áp suất âm, robot nâng và di chuyển sản phẩm, sau đó hệ thống xả khí để nhả sản phẩm tại vị trí mong muốn.

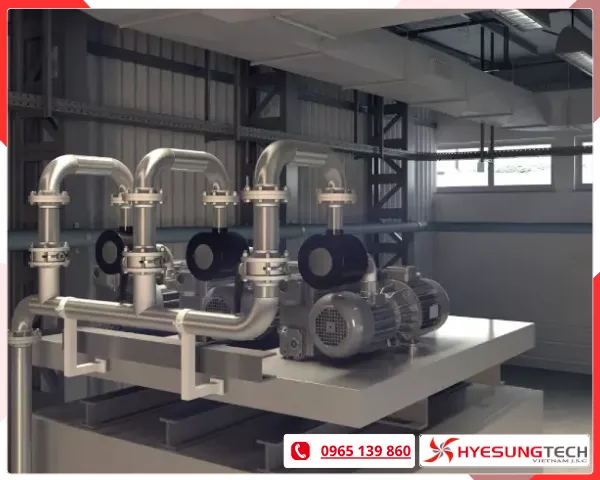

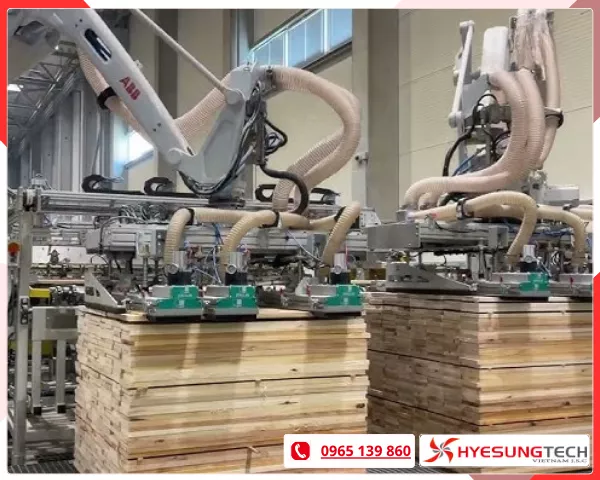

Các lý do robot tự động hóa cần bơm hút chân không
Giúp robot gắp và giữ sản phẩm chắc chắn hơn
Lý do đầu tiên khiến robot tự động hóa cần bơm hút chân không là để tạo lực giữ sản phẩm trong quá trình thao tác. Khi bơm chân không tạo ra áp suất âm tại giác hút, sản phẩm sẽ được giữ chặt nhờ sự chênh lệch áp suất giữa bên trong giác hút và môi trường bên ngoài. Từ đó giúp robot có thể nâng, di chuyển, xoay hoặc đặt sản phẩm đến vị trí mong muốn mà không cần dùng đến cơ cấu kẹp cơ khí phức tạp.
Trong thực tế sản xuất, nếu lực hút không đủ ổn định, sản phẩm có thể bị trượt, lệch vị trí hoặc rơi khỏi đầu gắp trong quá trình robot di chuyển. Vì vậy, máy bơm hút chân không công nghiệp đóng vai trò quyết định đến độ an toàn và độ tin cậy của toàn bộ hệ thống gắp sản phẩm bằng robot.
Phù hợp với nhiều loại vật liệu và hình dạng sản phẩm
Robot sử dụng bơm hút chân không có thể xử lý nhiều nhóm sản phẩm khác nhau như thùng carton, khay nhựa, túi bao bì, tấm kính, tấm gỗ, tấm kim loại mỏng, màng nhựa, linh kiện điện tử hoặc sản phẩm đóng gói. Một ưu điểm rất lớn so với phương pháp kẹp cơ khí, bởi kẹp cơ khí thường cần thiết kế riêng theo từng kích thước, hình dạng hoặc đặc điểm sản phẩm.
Với hệ thống hút chân không, các kỹ sư chỉ cần lựa chọn đúng loại giác hút, mức chân không và lưu lượng hút phù hợp, robot có thể thích ứng với nhiều ứng dụng sản xuất khác nhau.
Xem thêm: Tại sao nên dùng bơm hút chân không trong đóng gói công nghiệp?
Hạn chế làm trầy xước, móp méo hoặc hư hỏng sản phẩm
Một trong những lý do quan trọng giúp máy bơm hút chân không được sử dụng rộng rãi trong ứng dụng robot tự động hóa là khả năng tiếp xúc nhẹ nhàng với bề mặt sản phẩm. Thay vì dùng lực kẹp từ hai phía như cơ cấu cơ khí, giác hút chân không bám vào bề mặt vật thể bằng lực hút phân bố đều hơn, giúp giảm nguy cơ làm trầy xước, biến dạng hoặc nứt vỡ sản phẩm. Bảo vệ cực tốt các sản phẩm như tấm kính.

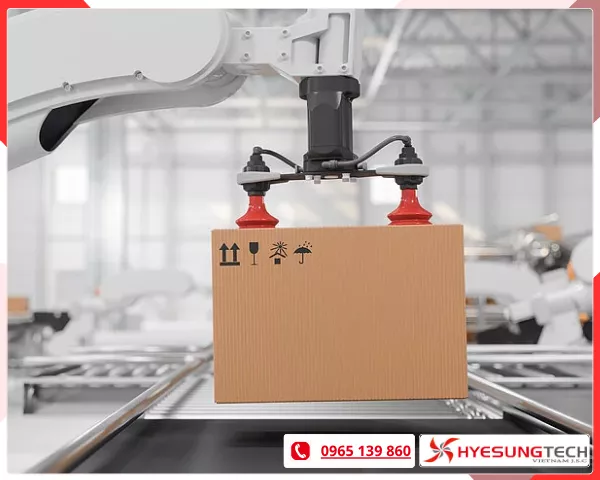

Tăng tốc độ và năng suất cho dây chuyền sản xuất
Môi trường chân không giúp robot thực hiện các thao tác gắp, nhả, nâng hạ và di chuyển sản phẩm với tốc độ rất cao. Nhờ khả năng tạo chân không nhanh, lực hút ổn định và phản hồi chính xác, robot có thể lặp lại cùng một động tác hàng nghìn lần mỗi giờ mà vẫn đảm bảo độ chính xác gần như tuyệt đối.
Sự kết hợp giữa cánh tay robot và hệ thống hút chân không giúp quá trình gắp đặt diễn ra liên tục, giảm tối đa thời gian chờ giữa các chu kỳ làm việc.
Trong các dây chuyền đóng gói, phân loại, cấp phôi, xếp khay hoặc xếp pallet, robot có thể xử lý từ hàng trăm đến hàng nghìn sản phẩm mỗi giờ tùy theo ứng dụng và cấu hình hệ thống. Hơn thế nữa, robot có thể hoạt động liên tục trong nhiều giờ hoặc nhiều ca sản xuất mà không bị mệt mỏi. Nhờ đó, doanh nghiệp không chỉ nâng cao năng suất sản xuất mà còn duy trì được sự ổn định và đồng đều về chất lượng trong suốt quá trình vận hành.

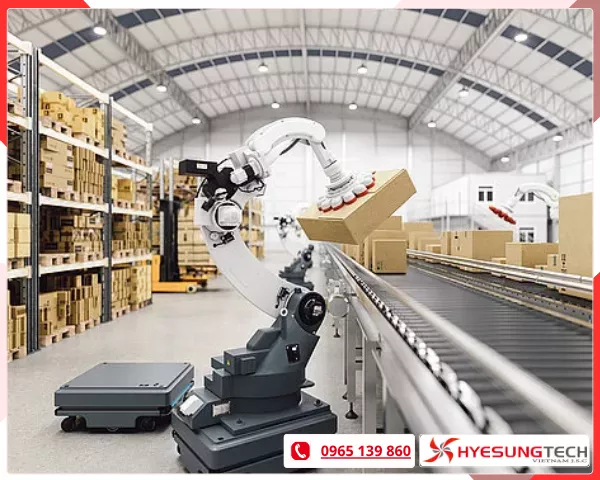

Nâng cao độ chính xác trong thao tác gắp đặt
Hệ robot thường phải làm việc với các vị trí được lập trình sẵn, yêu cầu độ chính xác cao trong từng thao tác. Khi kết hợp với bơm hút chân không, giác hút và cảm biến áp suất, hệ thống có thể kiểm soát tốt trạng thái gắp sản phẩm trước khi robot di chuyển. Cảm biến chân không giúp xác định sản phẩm đã được hút chắc hay chưa, từ đó hạn chế tình trạng robot di chuyển khi chưa giữ được vật thể.
Nhờ khả năng kiểm soát này, robot có thể đặt sản phẩm đúng vị trí trên băng tải, khuôn máy, khay chứa, thùng carton hoặc pallet.
Tối ưu thiết kế đầu gắp robot
So với các cơ cấu kẹp cơ khí, đầu gắp sử dụng chân không thường có thiết kế gọn hơn, nhẹ hơn và dễ thay đổi hơn. Hệ thống có thể sử dụng một hoặc nhiều giác hút tùy theo kích thước, trọng lượng và đặc điểm bề mặt của sản phẩm. Khi cần thay đổi sản phẩm, doanh nghiệp có thể điều chỉnh loại giác hút, bố trí giác hút hoặc thông số chân không mà không nhất thiết phải thiết kế lại toàn bộ cơ cấu gắp.
Tối ưu thiết kế đầu gắp cho từng loại sản phẩm giúp hệ thống robot trở nên linh hoạt hơn, đặc biệt phù hợp với các dây chuyền sản xuất có nhiều loại sản phẩm hoặc yêu cầu thay đổi mẫu mã thường xuyên.

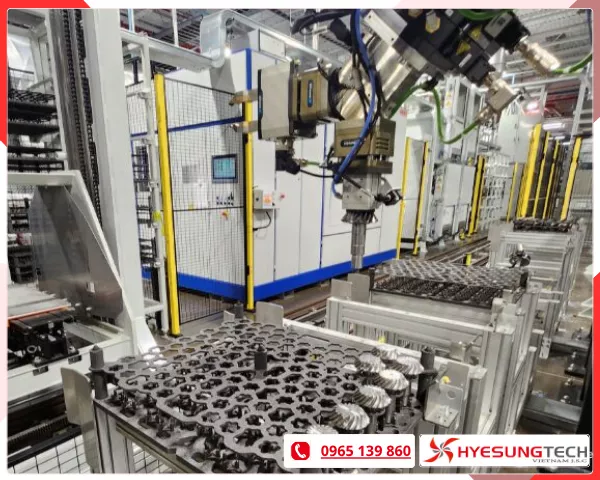

Những ngành thường dùng bơm hút chân không cho robot
Máy bơm hút chân không được ứng dụng rộng rãi trong nhiều ngành sản xuất nhờ khả năng giúp robot gắp, giữ và di chuyển sản phẩm một cách nhanh chóng, ổn định và an toàn. Tùy vào đặc điểm vật liệu, trọng lượng sản phẩm, tốc độ dây chuyền và yêu cầu vệ sinh, mỗi ngành sẽ có cách thiết kế hệ thống hút chân không khác nhau. Dưới đây là những lĩnh vực thường sử dụng bơm hút chân không cho robot tự động hóa.
Ngành đóng gói
- Hút chân không hộp carton để đóng thùng tự động.
- Hút chân không túi thực phẩm trên băng tải.
- Gắp khay nhựa và khay giấy trong dây chuyền đóng gói.
- Hút chân không chai nhựa, chai thủy tinh trước khi đóng thùng.
- Gắp sản phẩm đóng gói để xếp pallet tự động.
- Hút chân không bao bì mềm trong dây chuyền đóng gói tốc độ cao.
Ngành thực phẩm
- Hút chân không khay thịt, cá, hải sản.
- Gắp túi thực phẩm đông lạnh.
- Hút chân không hộp bánh kẹo.
- Gắp khay trái cây và rau củ đóng gói.
- Hút chân không bao bì snack, mì ăn liền.
- Gắp sản phẩm thực phẩm từ băng tải sang máy đóng gói.
Ngành dược phẩm và mỹ phẩm
- Hút chân không vỉ thuốc trong dây chuyền đóng hộp.
- Gắp chai thuốc và lọ thủy tinh.
- Hút chân không hộp mỹ phẩm.
- Gắp tuýp kem và sản phẩm chăm sóc cá nhân.
- Hút chân không khay nhựa chứa sản phẩm y tế.
- Gắp khẩu trang và vật tư y tế đóng gói.
Ngành điện tử
- Hút chân không bảng mạch PCB.
- Gắp chip điện tử và linh kiện SMT.
- Hút chân không màn hình điện thoại.
- Gắp màn hình LCD, OLED.
- Hút chân không wafer bán dẫn.
- Gắp pin lithium và linh kiện điện tử chính xác.
Ngành gỗ và nội thất
- Hút chân không tấm MDF.
- Hút chân không ván ép plywood.
- Gắp tấm laminate trong dây chuyền sản xuất nội thất.
- Hút chân không cửa gỗ trước khi gia công CNC.
- Gắp tấm gỗ từ máy cắt sang máy dán cạnh.
- Hút chân không tấm nội thất để xếp chồng tự động.
Ngành kính
- Hút chân không tấm kính xây dựng.
- Hút chân không kính cường lực.
- Gắp kính nội thất.
- Hút chân không kính ô tô.
- Gắp kính màn hình điện tử.
- Hút chân không kính năng lượng mặt trời.
- Di chuyển kính từ dây chuyền cắt sang dây chuyền tôi kính.
Ngành nhựa và bao bì
- Hút chân không sản phẩm sau máy ép nhựa.
- Gắp khay nhựa định hình.
- Hút chân không nắp chai nhựa.
- Gắp chai PET trong dây chuyền sản xuất.
- Hút chân không màng nhựa và cuộn nhựa.
- Gắp hộp nhựa thực phẩm.
Ngành kim loại tấm
- Hút chân không tấm thép mỏng.
- Gắp tấm inox cho máy cắt laser.
- Hút chân không tấm nhôm.
- Cấp phôi tự động cho máy đột dập.
- Gắp kim loại tấm từ kho chứa lên dây chuyền sản xuất.
- Hút chân không chi tiết kim loại đã gia công.
Ngành logistics và kho vận
- Hút chân không thùng carton.
- Gắp kiện hàng thương mại điện tử.
- Hút chân không túi hàng chuyển phát nhanh.
- Xếp hàng lên pallet tự động.
- Gắp sản phẩm từ băng tải phân loại.
- Hút chân không hộp hàng trong kho thông minh.
Và nhiều ứng dụng khác…
Như vậy, máy bơm hút chân không là thiết bị quan trọng giúp robot tự động hóa gắp, giữ và di chuyển sản phẩm nhanh chóng, chính xác và an toàn. Khi được lựa chọn đúng công suất, đúng loại bơm và đúng hệ thống giác hút, robot có thể vận hành ổn định trong nhiều ngành sản xuất khác nhau. Một giải pháp hiệu quả giúp doanh nghiệp tăng năng suất, giảm lỗi sản phẩm và tối ưu chi phí vận hành.
