Tìm hiểu chi tiết cổng hút bơm chân không có tác dụng gì, cấu tạo và ảnh hưởng của bộ phận này đến hiệu suất hoạt động của bơm. Cổng hút có phải là vị trí kết nối bơm với đường ống hoặc buồng cần hút, cho phép không khí, hơi ẩm và khí công nghệ đi vào bên trong để được loại bỏ khỏi hệ thống hay không?
Cổng hút bơm chân không là gì?
Tên tiếng anh: inlet, inlet port, suction port, intake port
Tên gọi khác của cổng hút bơm chân không: đầu hút bơm chân không, cửa hút bơm chân không, cổng đầu vào của bơm, đầu vào bơm chân không.
Cổng hút bơm chân không là bộ phận đầu vào của bơm, được sử dụng để kết nối thiết bị với đường ống, buồng chân không hoặc hệ thống sản xuất cần hút khí. Khi bơm chân không hoạt động, không khí, hơi ẩm hoặc khí khác trong hệ thống sẽ đi qua cổng hút và được đưa vào buồng bơm để xử lý, sau đó thoát ra ngoài qua cổng xả. Đây là một bộ phận cấu tạo bơm chân không.
Cổng hút thường được bố trí trên thân hoặc đầu bơm và có ký hiệu IN, INLET hoặc mũi tên chỉ chiều khí đi vào. Tùy theo công suất, nguyên lý hoạt động và tiêu chuẩn của từng dòng bơm, bộ phận này có thể sử dụng kết nối ren, mặt bích tiêu chuẩn KF, ISO, CF hoặc các loại khớp nối chuyên dụng.
Kích thước và độ kín của cổng hút ảnh hưởng trực tiếp đến lưu lượng hút, thời gian tạo chân không và áp suất cuối mà hệ thống có thể đạt được. Nếu cổng hút bị rò rỉ, tắc nghẽn hoặc kết nối với đường ống không phù hợp, hiệu suất bơm sẽ suy giảm và không đạt được mức chân không yêu cầu.
Ngoài chức năng kết nối và dẫn khí, cổng hút còn là vị trí lắp đặt các phụ kiện như bộ lọc bụi, bẫy chất lỏng, van chân không hoặc ống mềm chống rung. Những phụ kiện này giúp ngăn bụi bẩn, nước và dị vật đi vào bên trong, góp phần bảo vệ bơm và kéo dài tuổi thọ thiết bị.

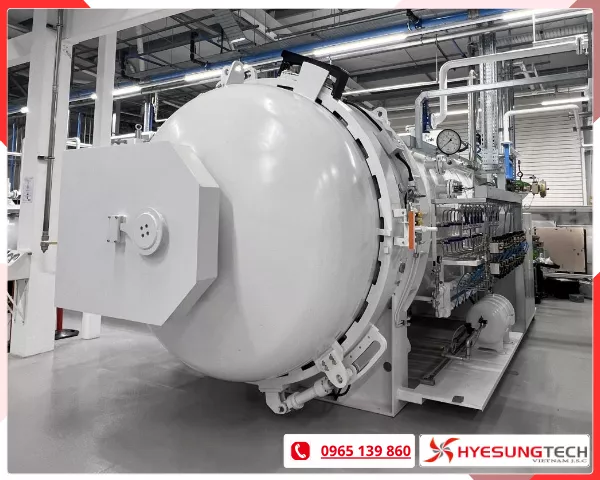

Tác dụng cổng hút bơm chân không
1/ Kết nối bơm chân không với hệ thống cần hút
Cổng hút đóng vai trò là điểm kết nối giữa bơm chân không và buồng hút, bồn chứa, đường ống hoặc máy móc sản xuất.
Thông qua cổng hút INLET, bơm chân không trở thành một bộ phận trong hệ thống khép kín. Khi bơm hoạt động, khí trong buồng hoặc thiết bị cần hút được đưa vào đường ống, đi qua cổng hút rồi tiến vào buồng bơm. Nếu không có kết nối kín tại vị trí này, không khí bên ngoài có thể liên tục xâm nhập và làm gián đoạn quá trình tạo chân không.
Khả năng kết nối của cổng hút còn giúp bơm được tích hợp với nhiều ứng dụng khác nhau như đóng gói chân không, sấy chân không, hút định hình, ép nhựa, chế biến thực phẩm, sản xuất linh kiện điện tử hoặc vận chuyển vật liệu bằng khí. Mỗi ứng dụng có yêu cầu riêng về lưu lượng, mức chân không và đặc tính môi chất. Do đó, kết cấu cổng hút cần được lựa chọn phù hợp với điều kiện vận hành thực tế.
2/ Dẫn khí từ hệ thống vào buồng bơm
Tác dụng cơ bản của cổng hút là tiếp nhận và dẫn dòng khí từ hệ thống vào bên trong bơm. Dòng khí này có thể bao gồm không khí, hơi nước, khí công nghệ hoặc một lượng nhỏ hơi dầu và tạp chất phát sinh trong quá trình sản xuất. Sau khi đi vào buồng bơm, khí sẽ được vận chuyển, nén hoặc cuốn theo cơ chế làm việc của từng loại bơm rồi thải ra ngoài qua cổng xả.
Quá trình dẫn khí phải diễn ra liên tục và ổn định để bơm duy trì được lưu lượng hút. Khả năng dẫn khí không chỉ phụ thuộc vào công suất danh định của bơm mà còn liên quan đến đường kính cổng hút, chiều dài đường ống, số lượng co nối và mức độ thông thoáng của bộ lọc. Một cổng hút có kích thước phù hợp sẽ giúp dòng khí đi vào bơm với tổn thất áp suất thấp hơn.
Đặc tính của khí cần hút cũng ảnh hưởng đến thiết kế cổng hút và các phụ kiện đi kèm. Nếu môi chất chứa nhiều hơi nước, bụi, dung môi hoặc hóa chất ăn mòn, hệ thống có thể cần bổ sung bẫy chất lỏng, bình ngưng, bộ lọc hoặc vật liệu làm kín chuyên dụng. Việc xử lý môi chất ngay từ đường hút giúp hạn chế tác động tiêu cực đến dầu bơm, cánh gạt, buồng bơm và các chi tiết bên trong.
3/ Hỗ trợ tạo và duy trì độ chân không
Khi máy hoạt động, khí trong hệ thống được hút qua cổng bơm hút chân không vào và đẩy ra ngoài, làm số lượng phân tử khí trong buồng giảm dần. Áp suất bên trong vì thế thấp hơn áp suất môi trường và trạng thái chân không được hình thành. Cổng hút là đường dẫn bắt buộc để quá trình loại bỏ khí này diễn ra.
Khả năng đạt độ chân không mong muốn phụ thuộc đáng kể vào độ kín của cổng hút và toàn bộ đường ống phía trước bơm. Nếu gioăng bị lão hóa, mặt bích lắp lệch hoặc khớp nối không được siết đúng kỹ thuật, không khí bên ngoài sẽ lọt vào hệ thống. Máy bơm khi đó phải liên tục xử lý lượng khí rò rỉ nên thời gian hút xuống kéo dài, áp suất dao động hoặc không thể đạt mức chân không thiết kế.

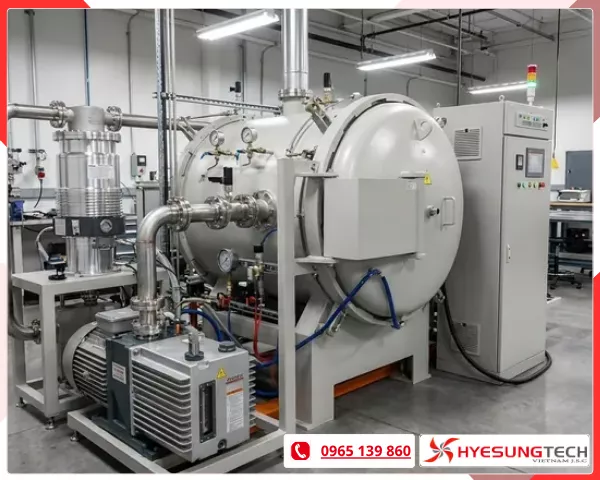

4/ Bảo đảm lưu lượng và tốc độ hút thực tế
Kích thước cổng hút ảnh hưởng trực tiếp đến độ dẫn khí của hệ thống. Khi tiết diện đường hút đủ lớn, khí có thể di chuyển vào bơm với lực cản thấp, giúp lưu lượng thực tế gần hơn với thông số do nhà sản xuất công bố. Góp phần rút ngắn thời gian hút xuống và nâng cao hiệu quả của chu kỳ sản xuất.
Nếu đường ống nhỏ hơn đáng kể so với cổng hút, quá dài hoặc có nhiều co gấp, dòng khí sẽ gặp lực cản lớn. Khi đó, dù bơm có tốc độ hút danh định cao, lưu lượng thực tế tại buồng chân không vẫn có thể thấp. Hiện tượng này thường khiến người sử dụng nhầm tưởng rằng bơm bị yếu hoặc không đủ công suất.
5/ Hạn chế rò rỉ không khí vào hệ thống
Cổng hút bơm chân không còn có tác dụng giúp hạn chế dò rỉ khí.
Khi cổng hút bị hở, không khí môi trường sẽ liên tục đi vào đường ống. Bơm có thể vẫn hoạt động bình thường nhưng áp suất hệ thống giảm rất chậm, không ổn định hoặc dừng ở mức cao hơn yêu cầu. Một số dấu hiệu thường gặp gồm tiếng rít tại đầu nối, đồng hồ chân không dao động, bơm chạy lâu và nhiệt độ thiết bị tăng bất thường.
Rò rỉ kéo dài không chỉ làm giảm hiệu suất mà còn gây lãng phí điện năng và gia tăng mức độ hao mòn của bơm. Với bơm vòng dầu, không khí và hơi ẩm xâm nhập liên tục còn có thể làm dầu nhanh xuống cấp hoặc nhũ hóa. Do đó, cần kiểm tra bề mặt mặt bích, vệ sinh gioăng, siết bulông đồng đều và thực hiện kiểm tra rò rỉ sau khi lắp đặt hoặc bảo dưỡng.
6/ Kết nối các phụ kiện bảo vệ bơm
Cổng hút là vị trí lắp đặt nhiều phụ kiện có nhiệm vụ bảo vệ bơm và kiểm soát dòng khí. Các thiết bị thường gặp gồm lọc bụi đầu hút, bẫy chất lỏng, bình tách ẩm, van chặn, van một chiều, van điện từ và ống mềm chống rung. Tùy đặc điểm ứng dụng, hệ thống có thể sử dụng một hoặc kết hợp nhiều phụ kiện.
Bộ lọc đầu hút giúp giữ lại bụi và các hạt rắn trước khi chúng đi vào buồng bơm. Bẫy chất lỏng hoặc bình tách ẩm có nhiệm vụ hạn chế nước, dầu và dung dịch công nghệ bị cuốn theo dòng khí. Van chặn giúp cô lập bơm khi cần bảo trì, trong khi van một chiều ngăn khí hoặc dầu chảy ngược trở lại hệ thống sau khi bơm dừng.
Xem thêm: Van chân không là gì? Cấu tạo và nguyên lý hoạt động
7/ Góp phần bảo vệ và kéo dài tuổi thọ bơm chân không
Cổng hút INLET được thiết kế và bố trí đúng kỹ thuật giúp hạn chế các tác nhân có hại đi vào buồng bơm. Bụi cứng có thể gây xước bề mặt làm việc, chất lỏng có thể làm hỏng dầu bôi trơn, còn hóa chất ăn mòn có thể tác động đến phớt, cánh gạt và thân bơm. Kiểm soát tốt môi chất tại đầu hút sẽ giúp thiết bị hoạt động bền bỉ hơn.

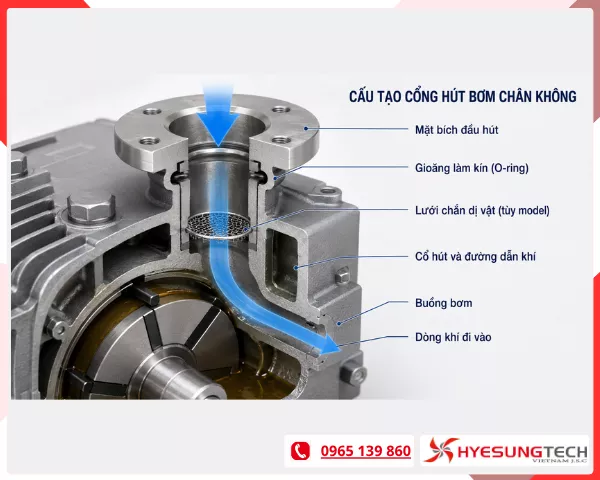

Cấu tạo cổng hút bơm chân không
Cấu tạo cổng hút có thể khác nhau tùy từng loại bơm, nhưng thường gồm ba bộ phận chính:
- Thân cổng hút: Tạo đường dẫn để không khí và khí công nghệ đi từ hệ thống vào buồng bơm. Bộ phận này thường được đúc liền hoặc lắp trực tiếp trên thân bơm.
- Đầu kết nối: Dùng để liên kết cổng hút với đường ống chân không. Đầu kết nối có thể sử dụng ren, mặt bích KF, ISO, CF hoặc tiêu chuẩn riêng của nhà sản xuất.
- Bộ phận làm kín: Thường gồm gioăng, vòng O-ring hoặc gioăng kim loại, có nhiệm vụ ngăn không khí bên ngoài lọt vào tại vị trí kết nối.
Một số dòng bơm còn được tích hợp lưới chắn dị vật hoặc van chống hút ngược tại cổng hút. Bộ lọc bụi, bẫy chất lỏng và ống mềm chống rung thường là phụ kiện lắp bổ sung, không phải cấu tạo bắt buộc của cổng hút.

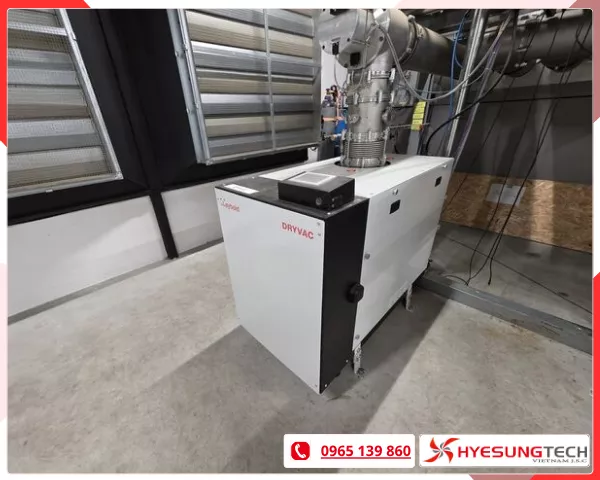

Kích thước cổng hút ảnh hưởng thế nào đến hiệu suất bơm?
Kích thước cổng hút ảnh hưởng đến lượng khí đi từ buồng chân không vào bơm. Cổng hút và đường ống có tiết diện phù hợp sẽ tạo độ dẫn khí tốt, giúp lưu lượng thực tế tại buồng hút gần với tốc độ hút danh định của bơm. Nhờ đó, hệ thống đạt áp suất yêu cầu nhanh và vận hành ổn định hơn.
Nếu đường ống hoặc phụ kiện lắp tại cổng hút có đường kính quá nhỏ, dòng khí sẽ bị cản trở và xuất hiện chênh lệch áp suất giữa buồng chân không với đầu vào của bơm. Bơm vẫn có thể hoạt động bình thường nhưng lượng khí được lấy ra khỏi buồng trong một đơn vị thời gian sẽ giảm. Hệ thống vì thế hút xuống chậm, chu kỳ vận hành kéo dài và có thể không duy trì được áp suất yêu cầu khi phát sinh tải khí liên tục.
Hiệu suất hút thực tế không chỉ phụ thuộc vào đường kính mà còn liên quan đến chiều dài đường ống, số lượng co nối, van, bộ lọc và các vị trí thu hẹp tiết diện. Đường ống càng dài, càng nhỏ hoặc có nhiều co gấp thì độ dẫn khí càng thấp. Ảnh hưởng này trở nên rõ rệt hơn khi hệ thống làm việc ở áp suất thấp.
Mối quan hệ giữa tốc độ hút của bơm và tốc độ hút thực tế tại buồng được biểu diễn gần đúng như sau:
Trong đó, Sbơm là tốc độ hút tại đầu vào của bơm, Cđường ống là độ dẫn khí của đường hút và Sthực tế là tốc độ hút tại buồng chân không. Công thức cho thấy đường ống có độ dẫn khí thấp sẽ làm giảm tốc độ hút thực tế, ngay cả khi sử dụng bơm có lưu lượng lớn.
Đường ống lớn hơn cổng hút có thể giúp giảm tổn thất trên những tuyến ống dài, nhưng không làm bơm hút vượt quá công suất thiết kế. Ngược lại, thu nhỏ đường ống ngay sau cổng hút thường tạo thành điểm nghẽn và làm giảm hiệu quả của toàn hệ thống.
Vì vậy, Hyesungtech khuyến nghị các nhà máy nên sử dụng ống có đường kính bằng hoặc lớn hơn kích thước cổng hút theo khuyến cáo của nhà sản xuất. Đường hút cần được bố trí ngắn, thẳng, hạn chế co gấp và sử dụng van, lọc cùng phụ kiện có tiết diện tương ứng. Kích thước phù hợp không làm thay đổi công suất vốn có của bơm, nhưng giúp khai thác tối đa tốc độ hút và giảm thời gian tạo chân không.
